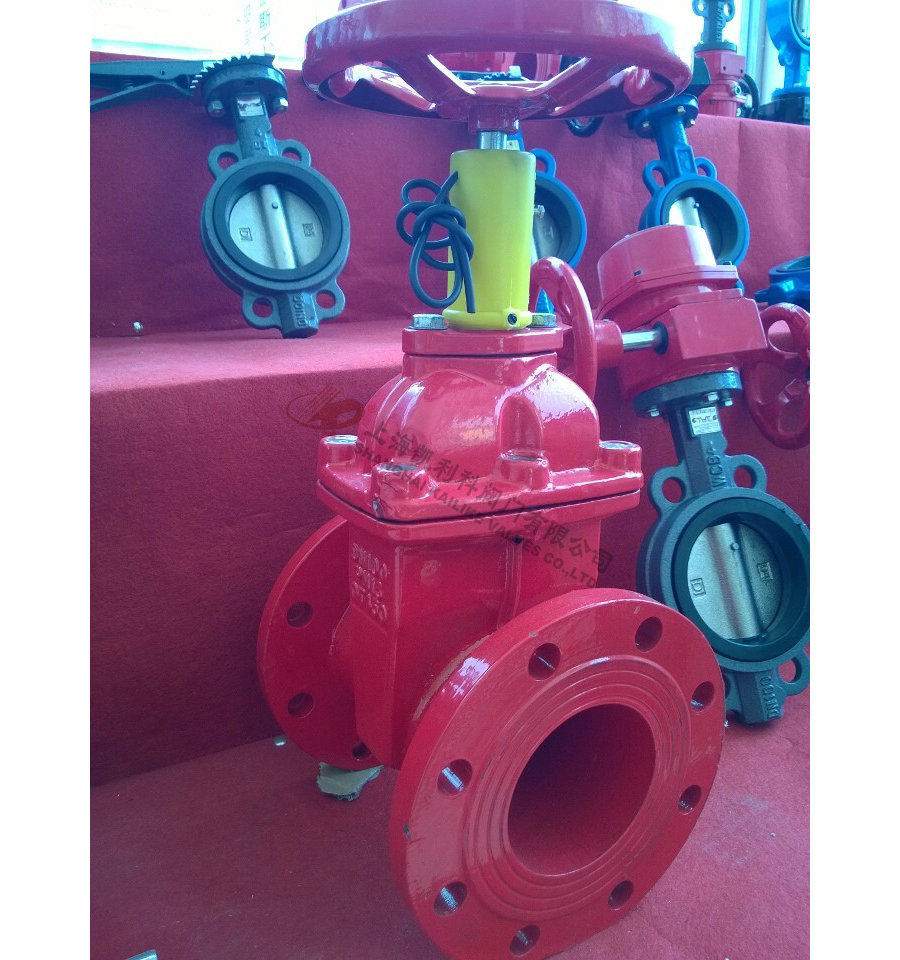

Z45X消防信號閘閥
Z45X消防信號閘閥常應用于自動噴水消防管路系統，來臨界控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿閘閥，可以明顯指示閘閥開度，若安裝位置較低。則需用付開度指示閘閥。
|
產品名稱： |
消防信號閘閥 |
產品型號： |
Z45X |
|
公稱通徑： |
DN50～DN600 |
結構形式： |
閘板式 |
|
公稱壓力： |
1.0Mpa～2.5Mpa |
連接方式： |
法蘭、馬鞍式、卡箍 |
|
適用溫度： |
-20ºC～+150ºC |
驅動方式： |
手動、傘齒輪、電動、氣動、液動 |
|
閥體材質： |
球鐵、鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Z45X消防信號閘閥常應用于自動噴水消防管路系統，來臨界控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿閘閥，可以明顯指示閘閥開度，若安裝位置較低。則需用付開度指示閘閥。
主要零部件材料
|
NO. |
零件名稱 |
材質 |
|
1 |
傳動帽 |
球墨鑄鐵、鑄鋼 |
|
2 |
手輪 |
可鍛鑄鐵 |
|
3 |
防塵罩 |
塑料 |
|
4 |
密封圈 |
丁腈橡膠、三元乙丙 |
|
5 |
止推軸承 |
錫青銅 |
|
6 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
7 |
螺栓 |
碳鋼、不銹鋼 |
|
8 |
閥體 |
碳鋼、球墨鑄鐵、鑄鋼 |
|
9 |
銅螺母 |
錫青銅 |
|
10 |
閥桿 |
不銹鋼 |
|
11 |
閥瓣 |
球墨鑄鐵+三元乙丙或丁腈橡膠 |
主要技術參數
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
外形結構圖
主要連接外型尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H（全開） |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1360 |
1550 |
1610 |
1900 |
1938 |
2130 |
聲明：【Z45X消防信號閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z45X消防信號閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
