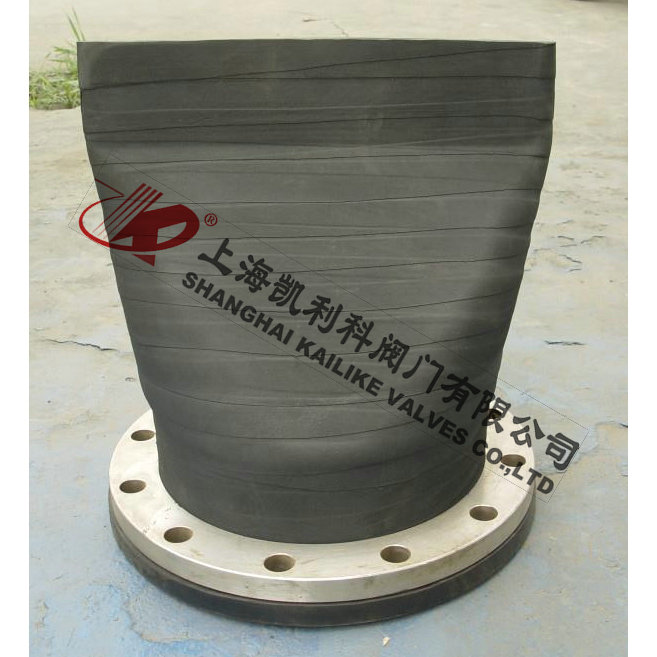

XH41X鴨嘴式橡膠止回閥
XH41X鴨嘴式橡膠止回閥閥體及鴨嘴一體制作而成，并帶有襯墊金屬法蘭，可以與金屬法蘭自然連接，直接安裝于罐體，管道及圍堰上。安裝連接時，法蘭與連接法蘭尺寸相對應，法蘭與連接法蘭之間應視具體情況加防水膠，保證連接緊固后絕對密封，還要注意不能碰壞鴨嘴式橡膠止回閥的法蘭唇邊。
|
產品名稱： |
鴨嘴式橡膠止回閥 |
產品型號： |
XH41X |
|
公稱通徑： |
DN100～DN2000 |
結構形式： |
鴨嘴式 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭、卡箍 |
|
適用溫度： |
0ºC～+80ºC |
驅動方式： |
介質推動 |
|
連接材質： |
球墨鑄鐵、鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、污水、海水、油 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
XH41X鴨嘴式橡膠止回閥閥體及鴨嘴一體制作而成，并帶有襯墊金屬法蘭，可以與金屬法蘭自然連接，直接安裝于罐體，管道及圍堰上。安裝連接時，法蘭與連接法蘭尺寸相對應，法蘭與連接法蘭之間應視具體情況加防水膠，保證連接緊固后絕對密封，還要注意不能碰壞鴨嘴式橡膠止回閥的法蘭唇邊。橡膠法蘭與閥身聯成一體，安裝極為方便。閥體采用全橡膠設計，不會引起淤積和東西卡住現象發生，降低了維護成本，并允許固體顆粒順暢地通過。 主要應用于污水系統，排放系統，水泵出口，提升泵站及液下曝氣系統。
型號說明
|
法蘭鴨嘴式橡膠止回閥 |
XH41X |
|
卡箍鴨嘴式橡膠止回閥 |
XH81X |
外形結構圖
主要外形尺寸
|
公稱通徑(DN) |
管子外徑(DW) |
長度(L) |
高度(H) |
套入深度(C) |
|
Dw |
Do |
|
100 |
108 |
108 |
158 |
100 |
40 |
|
114 |
114 |
|
150 |
159 |
159 |
270 |
200 |
50 |
|
168 |
168 |
|
200 |
219 |
219 |
320 |
255 |
50 |
|
250 |
273 |
273 |
360 |
265 |
75 |
|
300 |
325 |
325 |
450 |
325 |
115 |
|
350 |
377 |
377 |
560 |
425 |
115 |
|
400 |
426 |
426 |
650 |
525 |
135 |
|
450 |
480 |
480 |
750 |
625 |
150 |
|
500 |
530 |
530 |
850 |
725 |
200 |
|
600 |
630 |
630 |
950 |
825 |
200 |
|
700 |
720 |
720 |
1060 |
925 |
200 |
|
800 |
820 |
820 |
1200 |
1080 |
250 |
|
900 |
920 |
920 |
1260 |
1250 |
250 |
|
1000 |
1020 |
1020 |
1450 |
1400 |
250 |
|
1200 |
1220 |
1220 |
1620 |
1550 |
250 |
|
1400 |
1420 |
1428 |
1720 |
1725 |
300 |
|
1600 |
1620 |
1628 |
2010 |
1950 |
350 |
|
1800 |
1820 |
1828 |
2280 |
2320 |
400 |
|
2000 |
2020 |
2030 |
2600 |
2650 |
450 |
聲明：【XH41X鴨嘴式橡膠止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的XH41X鴨嘴式橡膠止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
