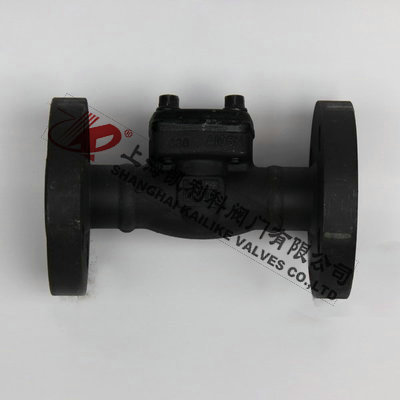

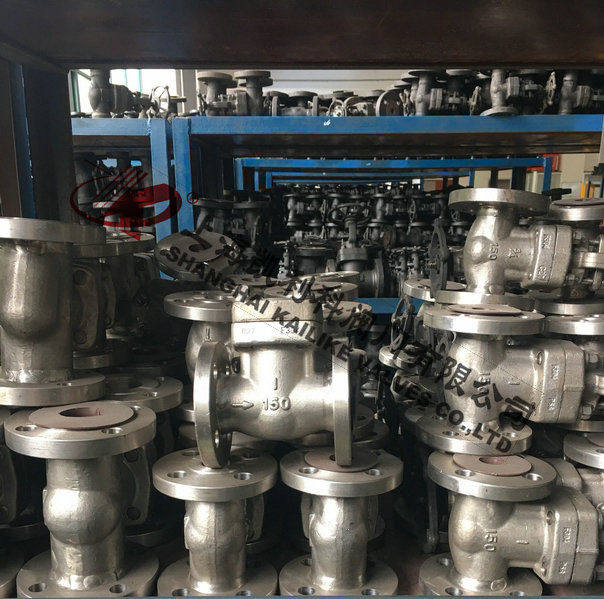

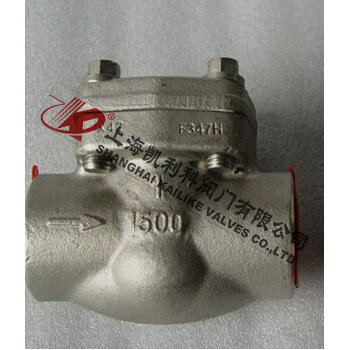

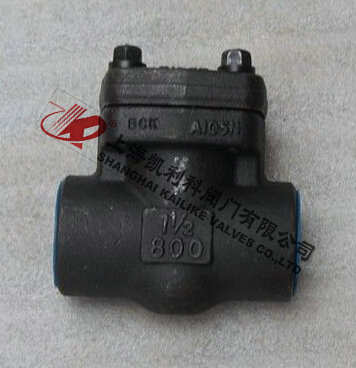

H41Y,H41H鍛鋼法蘭端止回閥
H41Y、H41H鍛鋼法蘭端止回閥密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。
|
產品名稱： |
鍛鋼法蘭端止回閥 |
產品型號： |
H41Y、H41H |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
升降式 |
|
公稱壓力： |
1.6MPa～42.0MPa 150LB-2500LB |
連接方式： |
承插焊、外螺紋、法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
鍛鋼A105、A182、F22、304、316、316L |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H41Y、H41H鍛鋼法蘭端止回閥密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。
閥蓋設計形式
一、螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接。
二、焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接。
三、壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
設計結構和特征
符合API602，MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺式連接，全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋。
主要零件材質
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
TypeA105 |
Type F22 |
Type F304(L) |
TypeF316(L) |
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
銘牌 |
SS |
|
3 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
4 |
閥蓋 |
A105 |
A182F22 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE SS+PTFE |
|
6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8fMl |
|
適用介質 |
水、蒸氣、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
外形結構圖
主要外形尺寸
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L(RF)
L1(BW) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
|
300Lb |
152 |
178 |
203 |
216 |
229 |
267 |
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
|
H |
150Lb ～ 300Lb |
61 |
61 |
79 |
95 |
103 |
118 |
|
600Lb |
61 |
79 |
95 |
103 |
118 |
135 |
|
重量 |
150Lb |
RF |
2.56 |
3.37 |
4.37 |
8.17 |
8.94 |
12.64 |
|
BW |
1.70 |
190 |
2.10 |
5.12 |
5.50 |
1.89 |
|
300Lb |
RF |
2.73 |
3.65 |
4.74 |
8.77 |
9.60 |
13.70 |
|
BW |
1.90 |
2.10 |
3.00 |
5.12 |
6.60 |
7.85 |
|
600Lb |
RF |
3.00 |
4.00 |
5.83 |
9.47 |
10.10 |
15.6 |
|
BW |
2.00 |
3.12 |
4.25 |
7.25 |
8.56 |
13.60 |
外形結構圖
主要外形尺寸
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
(PRJ) L |
900Lb-1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
|
H |
900Lb-1500Lb |
117 |
117 |
117 |
152 |
152 |
195 |
|
2500Lb |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900Lb-1500Lb |
10.5 |
11.9 |
13.9 |
19.9 |
26.9 |
32.5 |
|
2500Lb |
12.6 |
14.9 |
16.5 |
24.8 |
30.0 |
35.0 |
聲明：【H41Y,H41H鍛鋼法蘭端止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H41Y,H41H鍛鋼法蘭端止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
