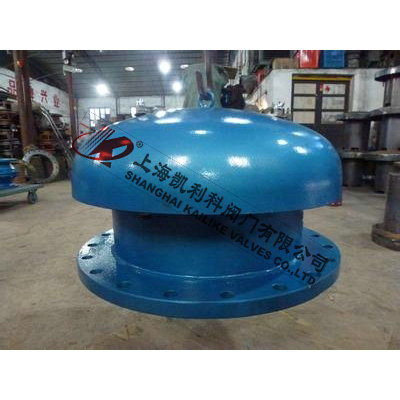

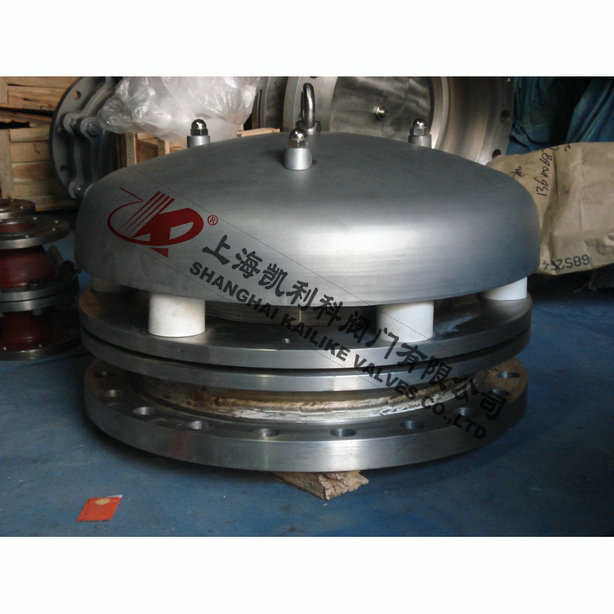

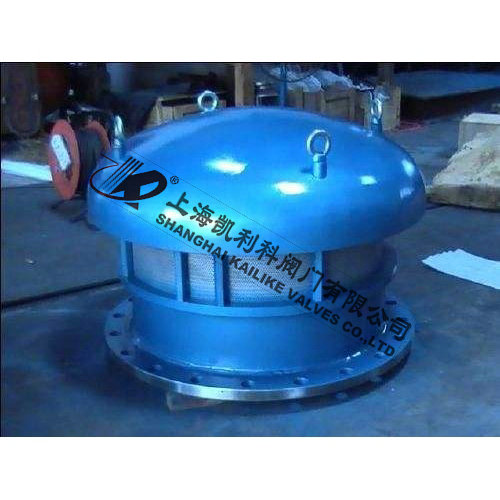

HXP2,HXP1泄壓人孔
HXP2、HXP1泄壓人孔安裝在石油、化工等物料儲罐頂上的安全應急通風裝置。通常與呼吸閥配套使用，是為了避免因意外原因造成罐內急劇超壓或真空時，起到壓力泄放或氣體吸入的作用。產品是采用全天候密封結構，以配重來調節吸入閥瓣和泄壓蓋的開閉，具有定壓排放、定壓吸入、開閉靈活、安全可靠等特點。
|
產品名稱： |
泄壓人孔 |
產品型號： |
HXP2 、HXP1 |
|
公稱通徑： |
DN450～DN750 |
功能作用： |
吸入氣體、或排放氣體 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-28ºC～+60ºC |
安裝位置： |
儲罐 |
|
閥體材質： |
碳鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
汽油、柴油、煤油、原油、甲苯等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
HXP2、HXP1泄壓人孔安裝在石油、化工等物料儲罐頂上的安全應急通風裝置。通常與呼吸閥配套使用，是為了避免因意外原因造成罐內急劇超壓或真空時，起到壓力泄放或氣體吸入的作用。產品是采用全天候密封結構，以配重來調節吸入閥瓣和泄壓蓋的開閉，具有定壓排放、定壓吸入、開閉靈活、安全可靠等特點。
工作原理
HXP2、HXP1泄壓人孔正常工作情況下，HXP2型壓力排放吸入閥、HXP1型壓力排放閥基本保持密封狀態，儲罐處于正常壓力。當呼吸閥正常工作滿足不了因意外原因造成儲罐壓力急劇超壓時，HXP2型壓力排放吸入閥或HXP1型壓力排放閥的泄壓蓋自動頂開，進行緊急泄壓，使罐內壓力保持正常；當罐內壓力急劇減壓或超真空時，吸入閥便開啟急劇吸入大氣、維護罐內正常壓力，以保護儲罐安全。所不同的是HXP2型既可吸入、又可排放；而HXP1型只能排放，不能吸入，請用戶在選型時予以區別。
工作壓力
|
殼體材料 |
碳鋼、不銹鋼 |
|
密封件材料 |
耐油石棉、聚四氟乙烯 |
|
環境溫度 |
-30C——+60C |
|
操作壓力 |
-392pa~+1961pa(-40mmH2O+200mmH2O) |
外形結構圖
主要外形尺寸（排放或吸入）HXP2
|
規格 |
安裝尺寸（mm） |
|
DN |
D |
D1 |
H |
Φ |
|
HXP2-Dn500 |
Φ 500 |
Φ 700 |
Φ 635 |
375 |
Φ706 |
|
HXP2-DN600 |
Φ 600 |
Φ 815 |
Φ 749.5 |
480 |
Φ808 |
外形結構圖
主要外形尺寸（排放）HXP1
規格
|
安裝尺寸（mm） |
|
DN |
D |
D1 |
H |
Φ |
|
HXP1-Dn450 |
Φ450 |
Φ635 |
Φ 578 |
370 |
Φ658 |
|
HXP1-Dn500 |
Φ500 |
Φ700 |
Φ 635 |
380 |
Φ608 |
|
HXP1-Dn600 |
Φ600 |
Φ815 |
Φ 749.5 |
480 |
Φ808 |
|
HXP1-Dn700 |
Φ700 |
Φ837 |
Φ 795 |
540 |
Φ908 |
|
HXP1-Dn750 |
Φ750 |
Φ887 |
Φ846 |
600 |
Φ955 |
聲明：【HXP2,HXP1泄壓人孔】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HXP2,HXP1泄壓人孔產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
