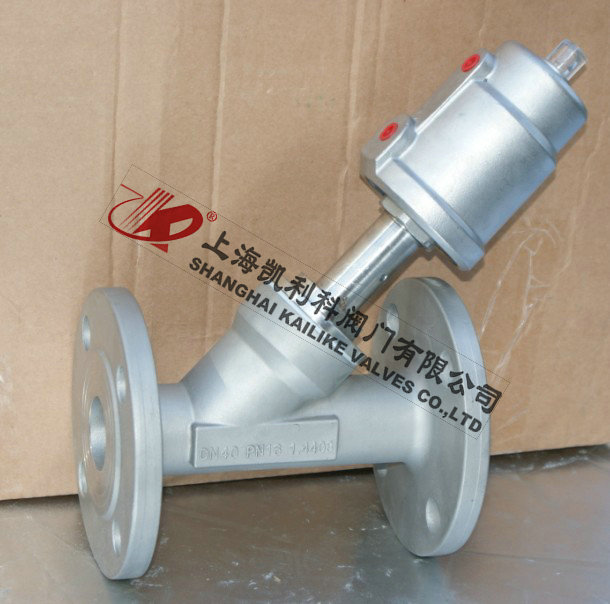

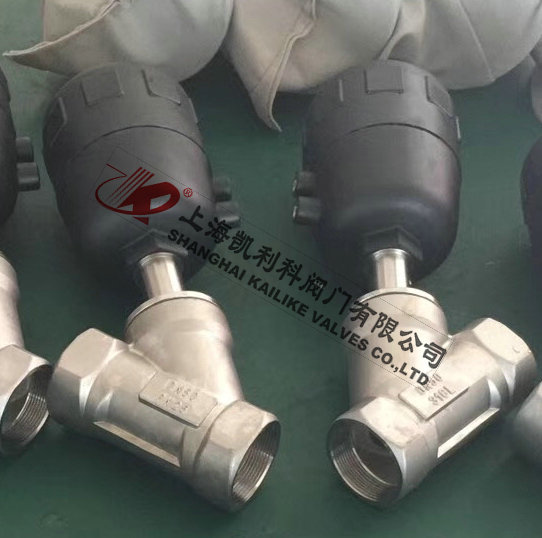

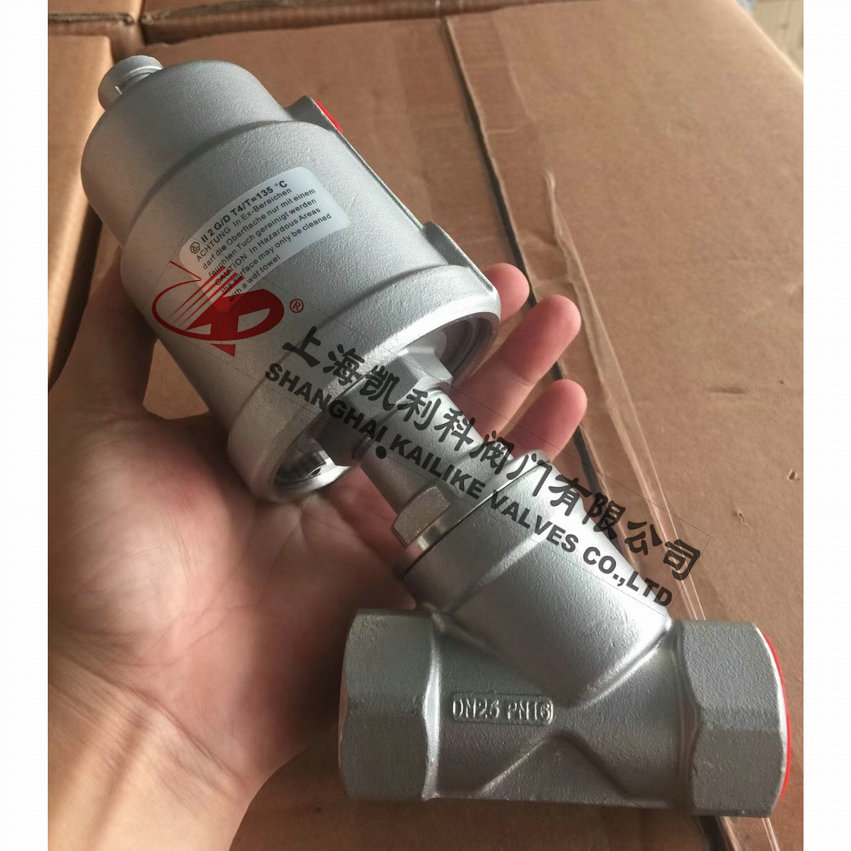

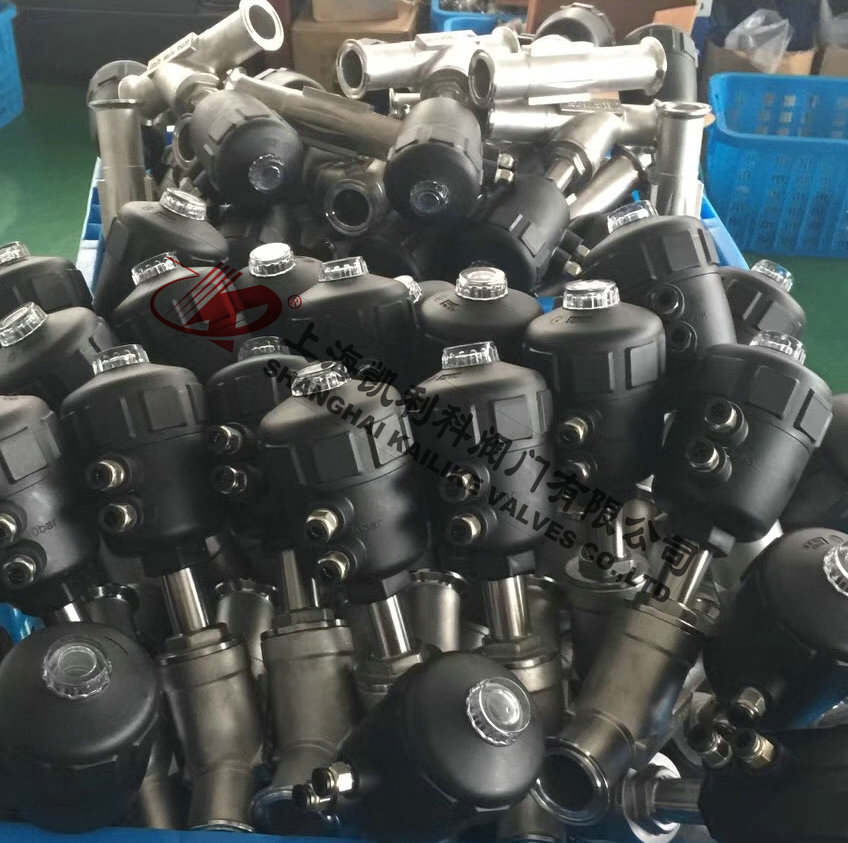

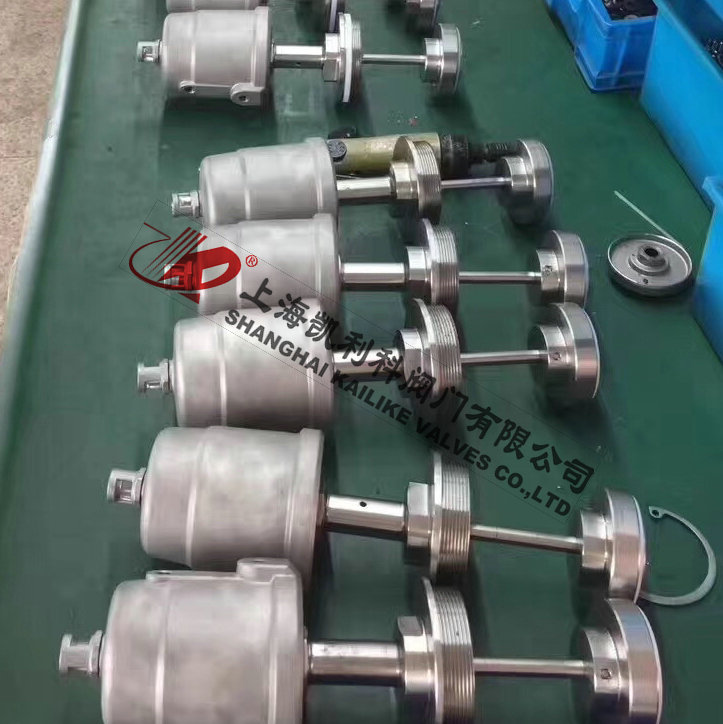

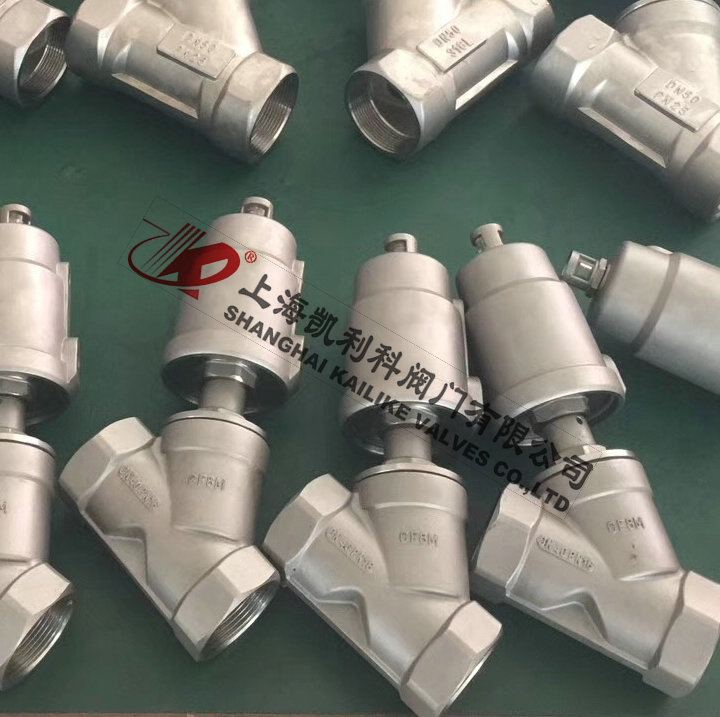

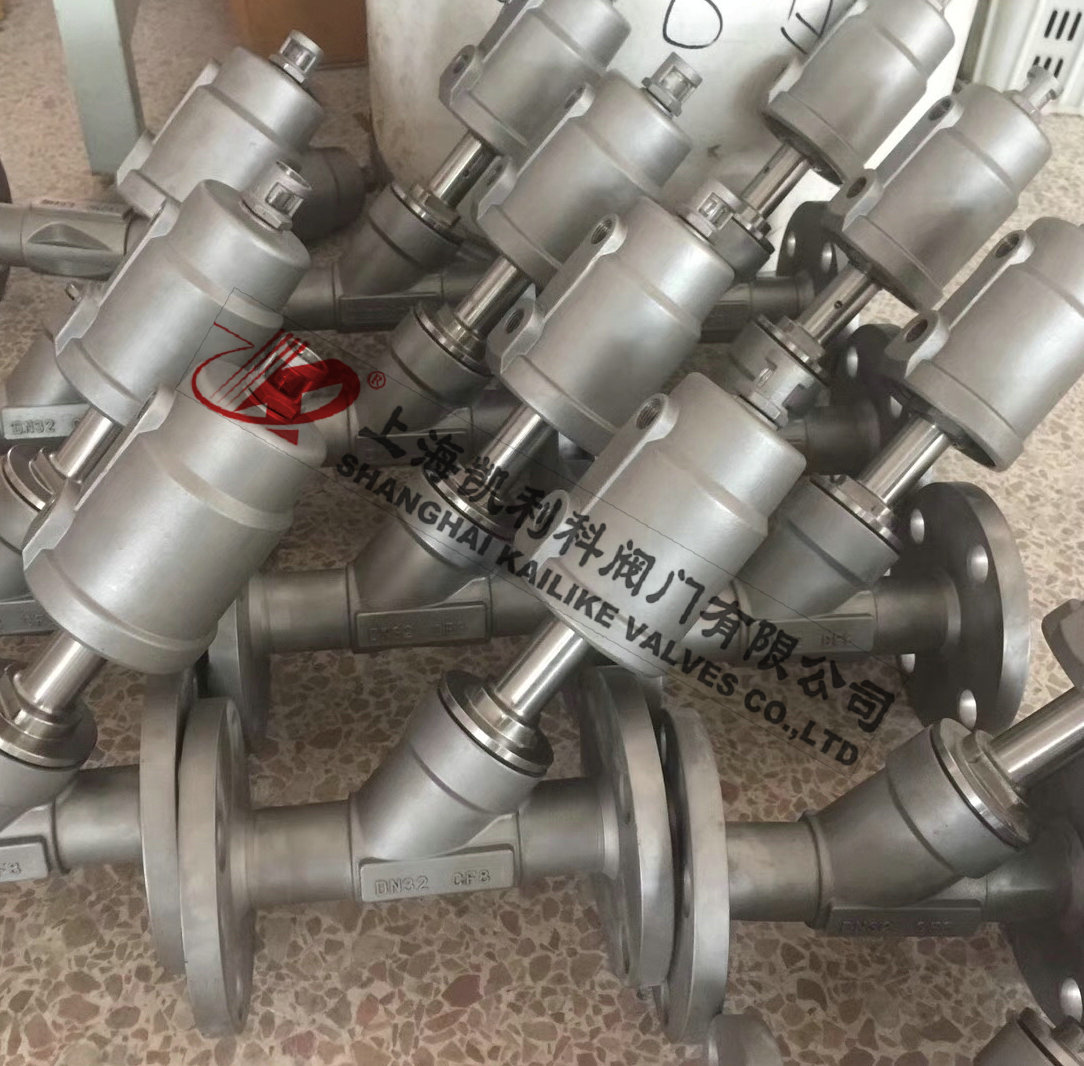

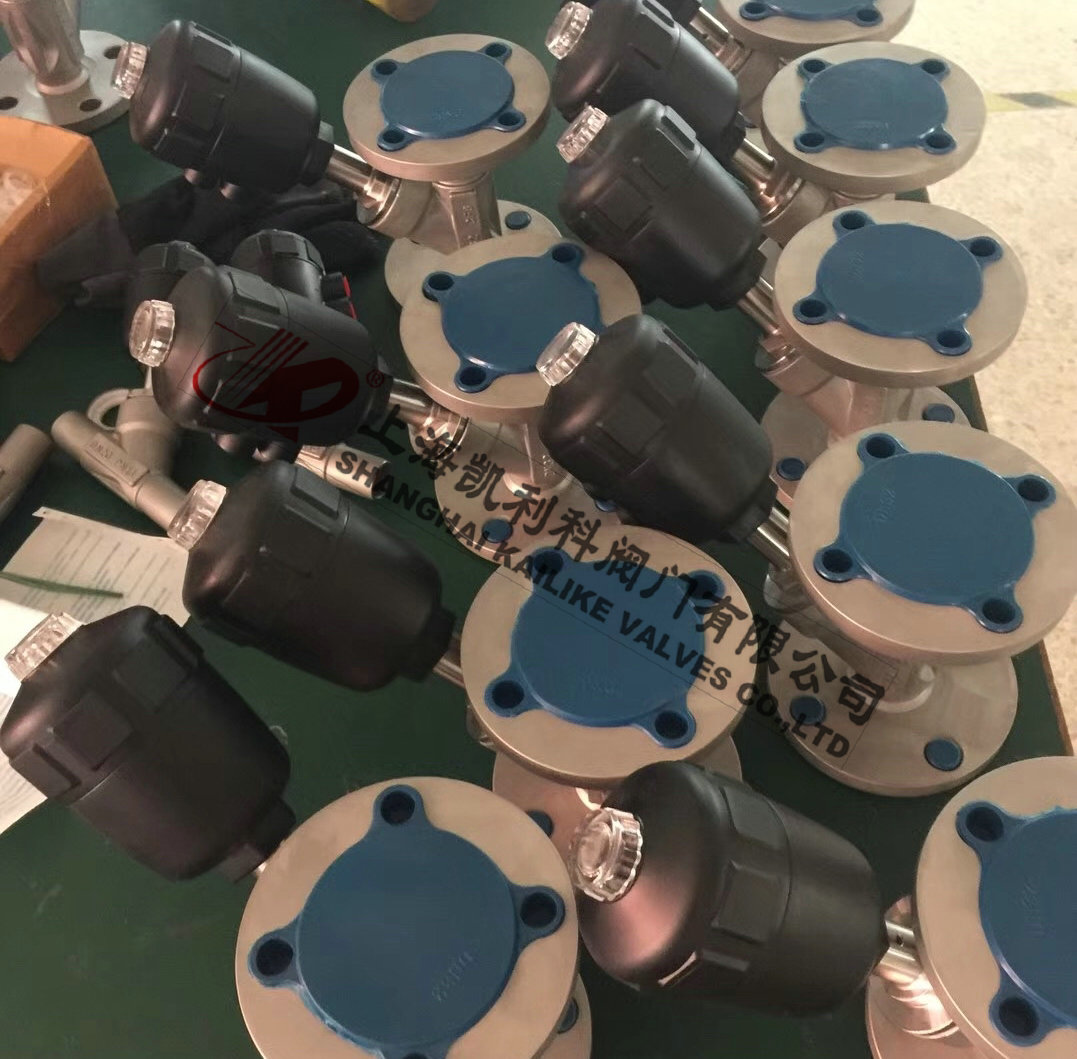

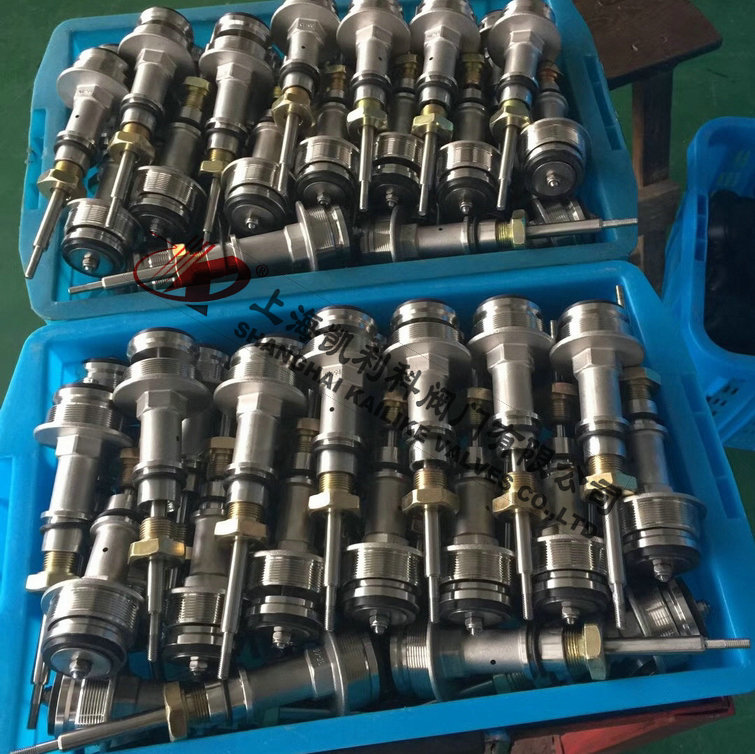

JF2000蒸汽氣動角座閥
JF2000蒸汽氣動角座閥是本公司最新引進國外生產技術，結合現代化工業應用研發而成的新一代蒸汽氣動角座閥。主要用于自動化工業控制流體水、油、空氣、蒸氣、液體、氣體等。使用安全、免維護、壽命長的優點。廣泛應用于食品、制藥、啤酒、飲料、生物工程、水處理、日化、印染、機械設備、制氮制氧、自動化設備、石油石化等領域。
|
產品名稱： |
蒸汽氣動角座閥 |
產品型號： |
JF2000 |
|
公稱通徑： |
DN15～DN100 |
結構形式： |
活塞式 |
|
公稱壓力： |
1.6MPa～2.5MPa |
連接方式： |
法蘭、內螺紋、焊接、快裝卡箍 |
|
適用溫度： |
-29ºC～+350ºC |
驅動方式： |
氣動（氣開、氣閉） |
|
閥體材質： |
不銹鋼304、304L、316、316L |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、空氣、液體、氣體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
JF2000蒸汽氣動角座閥是本公司最新引進國外生產技術，結合現代化工業應用研發而成的新一代蒸汽氣動角座閥。主要用于自動化工業控制流體水、油、空氣、蒸氣、液體、氣體等。使用安全、免維護、壽命長的優點。廣泛應用于食品、制藥、啤酒、飲料、生物工程、水處理、日化、印染、機械設備、制氮制氧、自動化設備、石油石化等領域。
產品特點
1、以水油氣為介質，比同類競爭性產品長3百萬次工作壽命；
2、閥桿內自動調節雙層填料密封蓋，氣密性絕佳；
3、加長防水錘型導向和防塵密封圈設計；
4、配有先導式氣壓，零泄密壽命超過5百萬次；
5、配有長壽活塞環的免修執行器；
6、開啟式無震蕩，比普通閥門減少40%的用氣量
7、無水擊作用，比截止閥高50%流速
參數選型
|
型號 |
氣缸 |
氣缸材質 |
密封 |
溫度 |
連接方式 |
|
JF2000-DRF |
單作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
法蘭 |
|
JF2000-DRW |
單作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
內螺紋 |
|
JF2000-DRH |
單作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
JF2000-DRK |
單作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
快裝卡箍式 |
|
JF2000-DSF |
單作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
法蘭 |
|
JF2000-DSW |
單作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
內螺紋 |
|
JF2000-DSH |
單作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
JF2000-DSK |
單作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
快裝卡箍式 |
|
型號 |
氣缸 |
氣缸材質 |
密封 |
溫度 |
連接方式 |
|
JF2000-SRF |
雙作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
法蘭 |
|
JF2000-SRW |
雙作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
內螺紋 |
|
JF2000-SRH |
雙作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
JF2000-SRK |
雙作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
快裝卡箍式 |
|
JF2000-SSF |
雙作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
法蘭 |
|
JF2000-SSW |
雙作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
內螺紋 |
|
JF2000-SSH |
雙作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
JF2000-SSK |
雙作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
快裝卡箍式 |
閥體材質可選：不銹鋼304、不銹鋼304L、不銹鋼316、不銹鋼316L
產品認證：ISO9001：2008，CE 認證。可定制≥350℃高溫型。 |
外形結構圖
主要外形尺寸
|
型號Size |
規格D |
執行器mm |
L |
A |
H |
E |
|
DN15 |
1/2'' |
φ50 |
68 |
133 |
126 |
62 |
|
DN20 |
3/4'' |
φ50 |
75 |
137 |
131 |
62 |
|
DN25 |
1'' |
φ63 |
90 |
170 |
165 |
76 |
|
DN32 |
1 1/4'' |
φ63 |
110 |
180 |
175 |
76 |
|
DN40 |
1 1/2'' |
φ63 |
115 |
190 |
178 |
76 |
|
DN50 |
2'' |
φ80 |
135 |
235 |
210 |
96 |
|
DN65 |
2 1/2'' |
φ100 |
185 |
307 |
283 |
114 |
|
DN80 |
3'' |
φ100 |
210 |
320 |
295 |
114 |
外形結構圖
主要外形尺寸
|
型號Size |
執行器mm |
L |
D |
d |
A |
H |
E |
|
DN15 |
φ50 |
120 |
20.0 |
19.0 |
150 |
135 |
62 |
|
DN20 |
φ50 |
125 |
25.5 |
24.0 |
160 |
142 |
62 |
|
DN25 |
φ63 |
145 |
31.0 |
30.0 |
195 |
172 |
76 |
|
DN32 |
φ63 |
156 |
38.0 |
37.0 |
200 |
175 |
76 |
|
DN40 |
φ63 |
185 |
47.0 |
45.5 |
207 |
180 |
76 |
|
DN50 |
φ80 |
200 |
58.0 |
56.5 |
240 |
205 |
96 |
|
DN65 |
φ100 |
228 |
77.5 |
75.0 |
319 |
275 |
114 |
|
DN80 |
φ100 |
245 |
92.0 |
90.0 |
337 |
290 |
114 |
外形結構圖
主要外形尺寸
|
型號Size |
執行器mm |
L |
D |
A |
H |
E |
|
DN15 |
φ50 |
120 |
50.5 |
150 |
135 |
62 |
|
DN20 |
φ50 |
140 |
50.5 |
163 |
142 |
62 |
|
DN25 |
φ63 |
160 |
50.5 |
190 |
172 |
76 |
|
DN32 |
φ63 |
75 |
50.5 |
203 |
175 |
76 |
|
DN40 |
φ63 |
190 |
64.0 |
210 |
180 |
76 |
|
DN50 |
φ80 |
210 |
77.5 |
245 |
205 |
96 |
|
DN65 |
φ100 |
225 |
91.0 |
317 |
275 |
114 |
|
DN80 |
φ100 |
255 |
106.0 |
342 |
290 |
114 |
外形結構圖
主要外形尺寸
|
型號Size |
執行器mm |
L |
T |
f |
D |
C |
B |
N-φd |
A |
H |
E |
|
DN15 |
φ50 |
120 |
14 |
2 |
95 |
65 |
40 |
4-φ14 |
160 |
145 |
62 |
|
DN20 |
φ50 |
130 |
14 |
2 |
105 |
75 |
50 |
4-φ14 |
165 |
153 |
62 |
|
DN25 |
φ63 |
140 |
14 |
2 |
115 |
85 |
60 |
4-φ14 |
205 |
178 |
76 |
|
DN32 |
φ63 |
150 |
16 |
2 |
135 |
100 |
70 |
4-φ18 |
215 |
180 |
76 |
|
DN40 |
φ63 |
180 |
16 |
2 |
145 |
110 |
80 |
4-φ18 |
220 |
205 |
76 |
|
DN50 |
φ80 |
195 |
16 |
2 |
160 |
125 |
95 |
4-φ18 |
235 |
213 |
96 |
|
DN65 |
φ100 |
230 |
18 |
2 |
185 |
145 |
115 |
4-φ18 |
320 |
275 |
114 |
|
DN80 |
φ100 |
250 |
18 |
2 |
195 |
165 |
130 |
8-φ18 |
340 |
290 |
114 |
外形結構圖
主要外形尺寸
|
型號Size |
規格D |
執行器mm |
L |
A |
H |
E |
|
DN15 |
1/2'' |
φ50 |
85 |
172 |
137 |
64 |
|
DN20 |
3/4'' |
φ50 |
95 |
180 |
144 |
64 |
|
DN25 |
1'' |
φ63 |
105 |
215 |
181 |
80 |
|
DN32 |
1 1/4'' |
φ63 |
120 |
220 |
185 |
80 |
|
DN40 |
1 1/2'' |
φ63 |
130 |
225 |
190 |
80 |
|
DN50 |
2'' |
φ80 |
150 |
270 |
215 |
100 |
|
DN65 |
2 1/2'' |
φ100 |
185 |
252 |
300 |
126 |
|
DN80 |
3'' |
φ100 |
210 |
368 |
340 |
126 |
外形結構圖
主要外形尺寸
|
型號Size |
執行器mm |
L |
D |
d |
A |
H |
E |
|
DN15 |
φ50 |
120 |
20.0 |
19.0 |
165 |
145 |
64 |
|
DN20 |
φ50 |
125 |
25.5 |
24.0 |
167 |
150 |
64 |
|
DN25 |
φ63 |
145 |
31.0 |
30.0 |
210 |
183 |
80 |
|
DN32 |
φ63 |
156 |
38.0 |
37.0 |
215 |
185 |
80 |
|
DN40 |
φ63 |
185 |
47.0 |
45.5 |
232 |
195 |
80 |
|
DN50 |
φ80 |
200 |
58.0 |
56.5 |
262 |
230 |
100 |
|
DN65 |
φ100 |
228 |
77.5 |
75.0 |
319 |
290 |
126 |
|
DN80 |
φ100 |
245 |
92.0 |
90.0 |
360 |
315 |
126 |
外形結構圖
主要外形尺寸
|
型號Size |
執行器mm |
L |
D |
A |
H |
E |
|
DN15 |
φ50 |
120 |
50.5 |
165 |
145 |
64 |
|
DN20 |
φ50 |
140 |
50.5 |
175 |
150 |
64 |
|
DN25 |
φ63 |
160 |
50.5 |
215 |
183 |
80 |
|
DN32 |
φ63 |
175 |
50.5 |
225 |
185 |
80 |
|
DN40 |
φ63 |
190 |
64.0 |
235 |
195 |
80 |
|
DN50 |
φ80 |
210 |
77.5 |
270 |
205 |
100 |
|
DN65 |
φ100 |
225 |
77.5 |
315 |
290 |
126 |
|
DN80 |
φ100 |
255 |
91.0 |
362 |
315 |
126 |
外形結構圖
主要外形尺寸
|
型號Size |
執行器mm |
L |
T |
f |
D |
C |
B |
N-φd |
A |
H |
E |
|
DN15 |
φ50 |
120 |
14 |
2 |
95 |
65 |
40 |
4-φ14 |
165 |
145 |
64 |
|
DN20 |
φ50 |
130 |
14 |
2 |
105 |
75 |
50 |
4-φ14 |
170 |
150 |
64 |
|
DN25 |
φ63 |
140 |
14 |
2 |
115 |
85 |
60 |
4-φ14 |
210 |
183 |
80 |
|
DN32 |
φ63 |
150 |
16 |
2 |
135 |
100 |
70 |
4-φ18 |
220 |
185 |
80 |
|
DN40 |
φ63 |
180 |
16 |
2 |
145 |
110 |
80 |
4-φ18 |
230 |
195 |
80 |
|
DN50 |
φ80 |
195 |
16 |
2 |
160 |
125 |
95 |
4-φ18 |
260 |
230 |
100 |
|
DN65 |
φ100 |
230 |
18 |
2 |
185 |
145 |
115 |
4-φ18 |
320 |
290 |
126 |
|
DN80 |
φ100 |
250 |
18 |
2 |
195 |
165 |
130 |
8-φ18 |
360 |
315 |
126 |
聲明：【JF2000蒸汽氣動角座閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的JF2000蒸汽氣動角座閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
