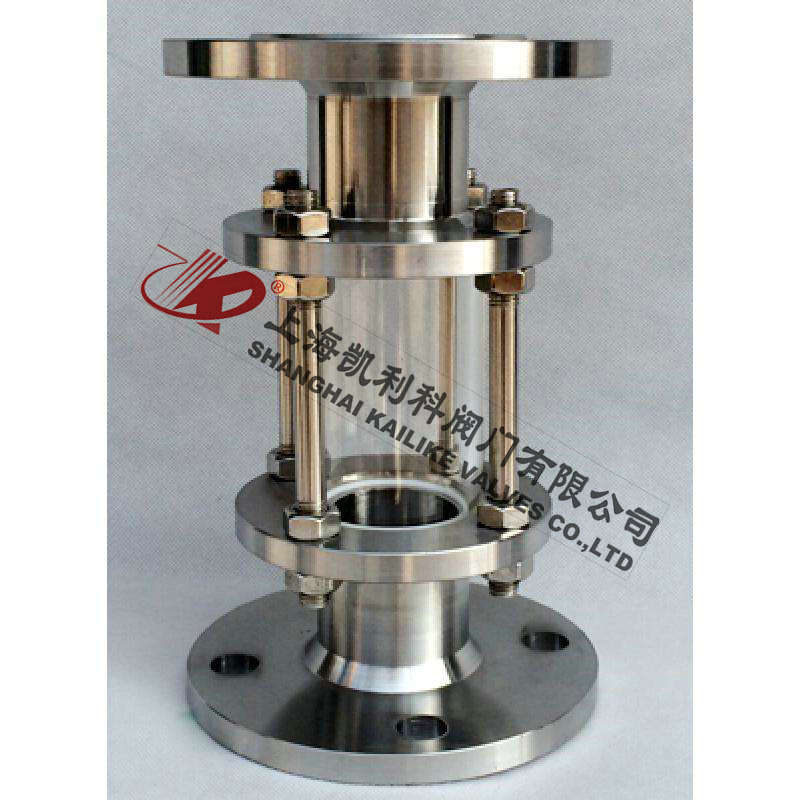

HGS07衛生級管道視鏡
HGS07衛生級管道視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，衛生級管道視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
|
產品名稱： |
衛生級管道視鏡 |
產品型號： |
HGS07 |
|
公稱通徑： |
DN15～DN150 |
結構形式： |
直通 |
|
工作壓力： |
0.6MPa～1.0MPa～1.6MPa |
連接方式： |
法蘭、焊接、卡箍、螺紋 |
|
適用溫度： |
-0ºC～+180ºC |
功能作用： |
觀察管道中的流體 |
|
閥體材質： |
不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽、液體、氣體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
HGS07衛生級管道視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，衛生級管道視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
結構特點
HGS07衛生級管道視鏡具有超高的耐腐蝕性，并且加工容易，外表美觀，同時衛生級管道視鏡采用鋼化硼硅玻璃，聚乙烯四氟墊片，使衛生級管道視鏡適用于大部分惡劣的工作環境中，并且使用壽命較長。是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，衛生級管道視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。由于結構緊湊，它安裝簡單，使用方便，非常容易清洗與維修，是目前最常用的一種衛生級管道視鏡。
技術參數
|
殼體材質 |
鋼化硼硅玻璃、石英玻璃 |
|
法蘭、緊固件 |
不銹鋼304 |
不銹鋼316 |
|
工作溫度（℃） |
0℃~180℃ |
0℃~180℃ |
|
公稱壓力（MPa） |
＜0.6 |
0.6 MPa ~1.6MPa |
|
密封件材質 |
丁腈橡膠、聚四氟乙烯 |
|
連接形式 |
螺紋連接、法蘭連接、快裝、焊接 |
|
允許急變溫度（℃） |
＜60 |
外形結構圖
主要外形尺寸
|
G |
DN |
L |
D |
D1 |
D2 |
N-φd |
|
1/2 |
DN15 |
250 |
95 |
65 |
46 |
4-φ14 |
|
3/4 |
DN20 |
250 |
105 |
75 |
55 |
4-φ14 |
|
1 |
DN25 |
250 |
115 |
85 |
65 |
4-φ14 |
|
1 1/4 |
DN32 |
250 |
135 |
100 |
78 |
4-φ18 |
|
1 1/2 |
DN40 |
250 |
145 |
110 |
85 |
4-φ18 |
|
2 |
DN50 |
250 |
160 |
125 |
100 |
4-φ18 |
|
2 1/2 |
DN65 |
250 |
180 |
145 |
120 |
4-φ18 |
|
3 |
DN80 |
250 |
195 |
160 |
135 |
4-φ18 |
|
4 |
DN100 |
250 |
215 |
180 |
155 |
8-φ18 |
|
5 |
DN125 |
250 |
245 |
210 |
185 |
8-φ18 |
|
6 |
DN150 |
250 |
280 |
240 |
210 |
8-φ23 |
聲明：【HGS07衛生級管道視鏡】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HGS07衛生級管道視鏡產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
