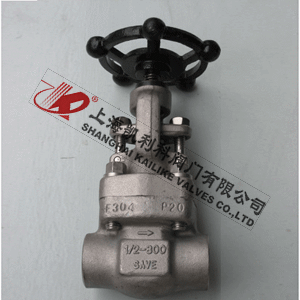

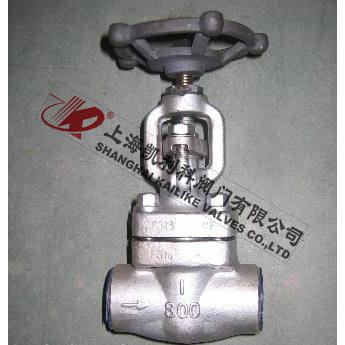

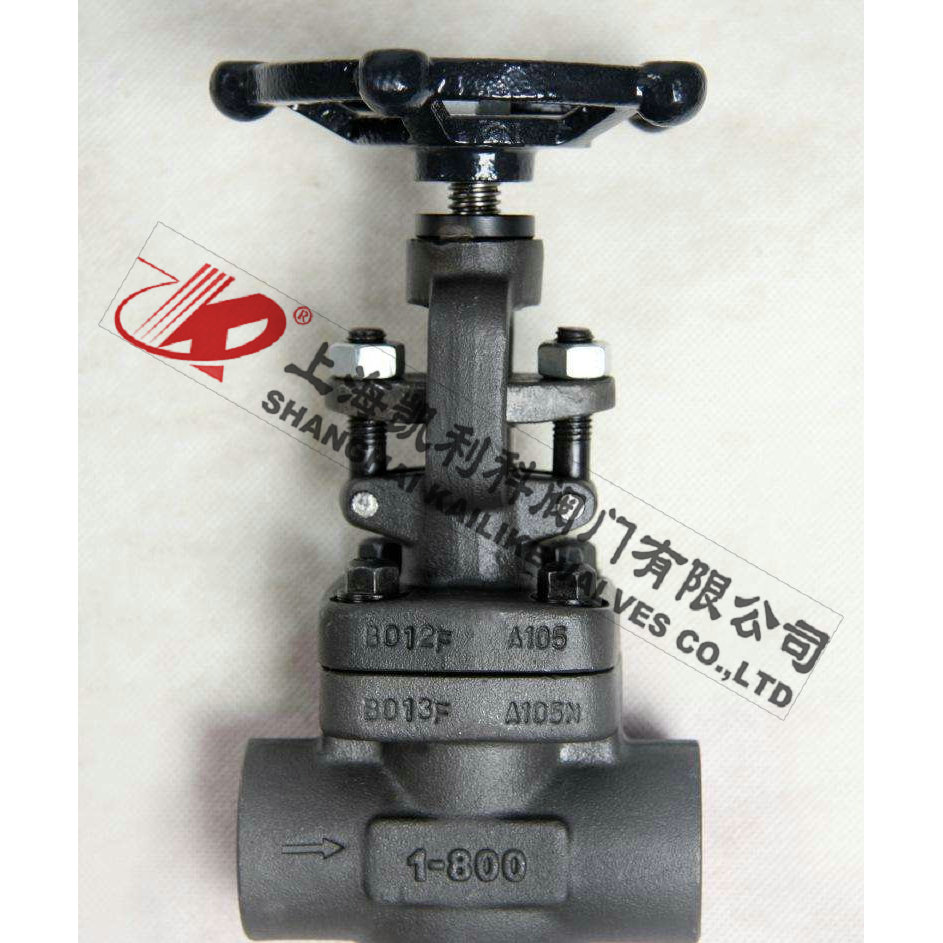

J61H,J61Y鍛鋼承插焊截止閥
J61H/Y鍛鋼承插焊截止閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
|
產品名稱： |
鍛鋼承插焊截止閥 |
產品型號： |
J61H/Y |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
截止式 |
|
公稱壓力： |
150LB～2500LB |
連接方式： |
承插焊、焊接、法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
手輪 |
|
閥體材質： |
鍛鋼A105、A182、F304、F316 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
J61H/Y鍛鋼承插焊截止閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
設計規范
鋼鍛截止閥制造按API602,BS5352,ANSI/ASME B16.34,試驗與驗收按API 598,標識按照MSS SP-25。
結構型式：
1、全通徑或縮徑
2、結構長度按ANSI/ASME B16.10
3、法蘭按ANSI/ASME B16.5
4、自密封閥蓋
5、明桿帶支架
6、兩端自動調整的填料壓套；
7、本體倒密封
8、整體閥體法蘭
9、對焊端按ANSI/ASME B16.25
10、環連接閥體閥蓋墊片
11、用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋
零件材料
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
墊片 |
316+柔性石墨 |
316夾柔性石墨+PTFE |
|
3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
4 |
圓柱銷 |
A276 420 |
A276 304 |
|
5 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
6 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
閥桿螺母 |
A276 410 |
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
銘牌 |
SS |
|
11 |
手輪 |
A197 |
|
12 |
填料壓板 |
A216 WCB |
A351 CF8 |
|
13 |
填料 |
Flexible Graphite |
PTFE |
|
14 |
閥蓋 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
|
15 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
注意：
1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
2、CS=碳鋼；AS=合金鋼；SS=不銹鋼；
外形結構圖
主要外形尺寸150LB-600LB
|
NPS |
1/2" |
3/4" |
1" |
1 1/4" |
11/2" |
2" |
L(RF) （法蘭）
L1(BW) （承插焊） |
150Lb |
180 |
117 |
127 |
140 |
165 |
203 |
|
300Lb |
152 |
178 |
203 |
216 |
229 |
267 |
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
|
H(開) |
150Lb～300Lb |
166 |
171 |
207 |
240 |
258 |
330 |
|
600Lb |
171 |
207 |
240 |
258 |
330 |
380 |
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
150Lb |
RF（法蘭） |
4.5 |
6.9 |
9.8 |
13.5 |
19.5 |
28.0 |
|
BW（承插焊） |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 |
|
300Lb |
RF（法蘭） |
4.8 |
7.7 |
11.0 |
16.8 |
21.2 |
32.6 |
|
BW（承插焊） |
2.8 |
4.0 |
8.5 |
9.2 |
12.6 |
16.8 |
|
600Lb |
RF（法蘭） |
5.6 |
7.8 |
12.5 |
17.0 |
23.5 |
38.8 |
|
BW（承插焊） |
3.4 |
4.7 |
9.2 |
10.5 |
13.3 |
18.9 |
主要外形尺寸900LB-1500LB
|
NPS |
1/2" |
3/4" |
1" |
1 1/4" |
11/2" |
2" |
|
L(RTJ) （法蘭） |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
|
H(BW) （承插焊） |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H(開) |
207 |
207 |
240 |
258 |
330 |
355 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
柔性石墨 |
RTJ（法蘭式） |
8.0 |
13.2 |
17.4 |
19.0 |
24.5 |
31.0 |
|
BW（承插焊） |
5.2 |
10.0 |
14.6 |
15.8 |
20.5 |
27.8 |
