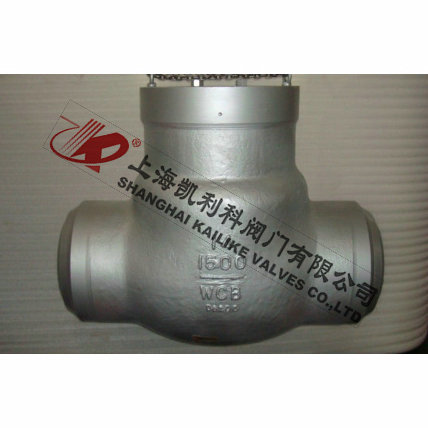

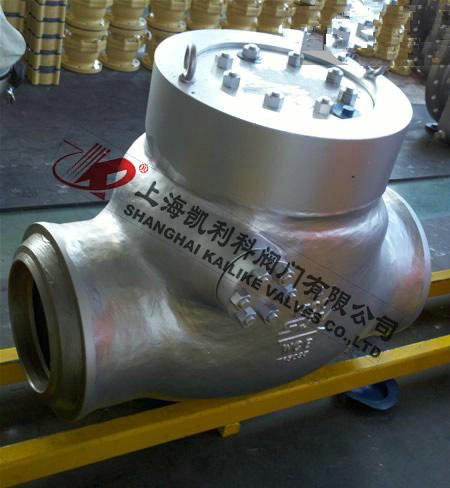

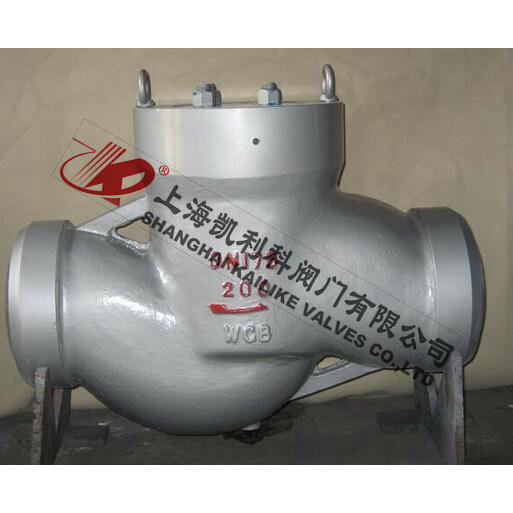

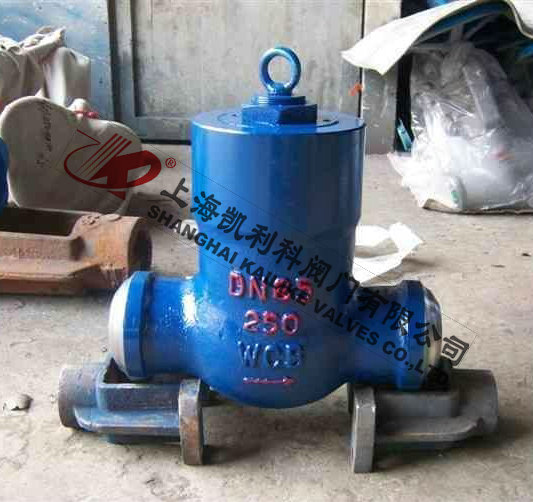

H64Y,H64H高溫高壓電站止回閥
H64Y、H64H高溫高壓電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。
|
產品名稱： |
高溫高壓電站止回閥 |
產品型號： |
H64Y、H64H |
|
公稱通徑： |
DN10～DN700 |
結構形式： |
旋啟式、升降式 |
|
公稱壓力： |
16.0MPa～25.0MPa～32.0MPa |
連接方式： |
焊接、法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
鑄鋼、鉻鉬釩鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H64Y、H64H高溫高壓電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。
執行標準
1．設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595 API598 GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求。
性能規范
|
公稱壓力PN（MPa） |
試驗壓力Ps（MPa） |
工作壓力 |
工作溫度（度） |
適用介質 |
|
強度 |
密封（液） |
P54 |
P55 |
P57 |
|
10.0 |
15.0 |
11.0 |
|
|
|
≤425 |
水、蒸氣、油品 |
|
16.0 |
24.0 |
17.6 |
|
|
|
|
20.0 |
30.0 |
22.0 |
|
|
|
|
25.0 |
37.5 |
27.5 |
|
|
|
|
32.0 |
48.0 |
36.0 |
|
|
|
|
P5410 |
30.0 |
22.0 |
10 |
|
|
≤540 |
蒸汽 |
|
P5414 |
37.5 |
27.5 |
14 |
|
|
|
P5417 |
48.0 |
36.0 |
17 |
|
|
|
P5510 |
37.5 |
27.5 |
|
10 |
|
≤550 |
|
P5514 |
48.0 |
36.0 |
|
14 |
|
|
P5517 |
53.0 |
39.0 |
|
17 |
|
|
P5710 |
48.0 |
36.0 |
|
|
10 |
≤570 |
|
P5714 |
55.0 |
40.0 |
|
|
14 |
|
P5717 |
60.0 |
44.0 |
|
|
17 |
主要零件材料
|
零件材料 |
材料牌號 |
|
閥體 |
WCB |
WC1 |
WC6 |
WC9 |
|
閥座 |
25 |
15CrMoA |
12Cr1MoVA |
|
閥瓣 |
WCB |
WC1 |
WC6 |
WC9 |
|
搖桿 |
WCB |
WC1 |
WC6 |
WC9 |
|
閥蓋 |
25 |
15CrMoA |
12Cr1MoVA |
|
密封環 |
1Cr17Ni2 |
20CrMo1VA |
|
密封環 |
S軟鋼（增強柔性石墨） |
S軟鋼 |
F軟鋼 |
外形結構圖
主要外形尺寸美標1500Lb 、國標25.0MPa
|
公稱通徑PNS（in.） |
主要外形尺寸和連接尺寸（mm） |
|
d |
L |
H |
|
2 1/2 |
56 |
254 |
282 |
|
3 |
64 |
325 |
300 |
|
4 |
84 |
406 |
350 |
|
5 |
100 |
483 |
425 |
|
6 |
126 |
559 |
400 |
|
8 |
158 |
711 |
490 |
|
10 |
200 |
864 |
540 |
|
12 |
250 |
991 |
650 |
|
14 |
280 |
1067 |
710 |
主要外形尺寸美標2000Lb 、國標32.0MPa
|
公稱通徑PNS（in.） |
主要外形尺寸和連接尺寸（mm） |
|
d |
L |
H |
|
2 1/2 |
50 |
330 |
240 |
|
3 |
60 |
368 |
305 |
|
4 |
80 |
457 |
315 |
|
5 |
96 |
533 |
409 |
|
6 |
118 |
610 |
465 |
|
8 |
147 |
762 |
528 |
|
10 |
180 |
914 |
613 |
|
12 |
222 |
1041 |
680 |
|
14 |
254 |
1118 |
745 |
主要外形尺寸美標2500Lb 、國標42.0MPa
|
公稱通徑PNS（in.） |
主要外形尺寸和連接尺寸（mm） |
|
d |
L |
H |
|
3 |
54 |
368 |
297 |
|
4 |
70 |
457 |
385 |
|
5 |
86 |
533 |
410 |
|
6 |
104 |
610 |
455 |
|
8 |
130 |
762 |
557 |
|
10 |
162 |
914 |
615 |
|
12 |
210 |
1041 |
715 |
|
14 |
234 |
1118 |
790 |
|
16 |
264 |
1245 |
815 |
|
18 |
304 |
1397 |
815 |
