產品名稱：	氣動三通調節閥	產品型號：	ZJHQ
公稱通徑：	DN25～DN300	結構形式：	三通
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	氣動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

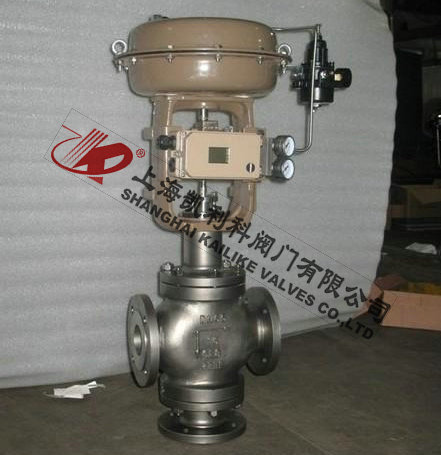

ZJHQ氣動三通調節閥是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。氣動三通調節閥配用電氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。氣動薄膜三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出（氣動三通分流調節閥），兩進一出（氣動三通分流調節閥），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。

產品特點

ZJHQ氣動三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。氣動三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。

閥體

形      式	三通鑄造球型閥
公稱通徑	合流閥：25-300分流閥：80-300
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、792-94等
材      料	鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  閥  蓋	標準型：-17-230℃ 散熱型：230-450℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填      料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件

閥芯型式	薄壁圓筒型閥芯
流量特性	等百分比特性和線性特性
材      料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

執行機構

型      式	ZHA/B多彈簧薄膜執行機構
型      號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧范圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140-400KPa
氣源接口	RC1/4"
環境溫度	-30-70℃

閥作用形式
氣關式(B)一失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC)
附件（根據要求配置）
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性能

項        目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回      差%			≤3.0	≤1.0
死      區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	土2.5	±1.0
		終點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	土2.5	±1.0
額定行程偏差%			≤2.5
泄漏量1/h			0.01%X閥額定容量
可調范圍R			30:1

額定流量系數Kv、額定行程

公稱通徑DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	合流閥	8.5	13	21	34	53	85	135	210	340	535	800	1360
	分流閥	-	-	-	-	-	85	135	210	340	535	800	1360
額定行程L (mm)		16		25		40				60		100
配用執行機構型號		ZHA/B-22		ZHA/B-23		ZHA/B-34				ZHA/B-56
允許壓差( bar)	20-100KPa	7.8	5.4	4.9	2.9	2.9	2	1.2	1.2	0.78	0.49	0.5	0.35
	40-200KPa	16	11	10	6	6	4	2.4	2.4	1.6	1	1	0.7

備注：對于波紋管密封調節閥，最大允許壓差為10bar，表中數值若小于10bar則不變，若大于10bar則取l0bar。

外形結構圖



主要外形尺寸

外形尺寸及重量     單位：mm
公禰通徑		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/40	185	200	220	250	275	300	350	410	450	550	640	720
	PN64	200	210	235	265	295	320	370	440	475	570	670	750
A		285	285	285	285	360	360	360	470	470	470	580	580
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
	PN64	165	175	185	205	245	255	270	335	365	430
H2		298	298	298	298	380	380	380	510	510	510
H3	PN16/40	235	247	256	268	364	384	394	465	470	540
	PN64	245	265	268	278	381	390	400	470	485	540
H4	PN16/40	364	425	430	445	660	680	690	748	740	780
	PN64	364	425	435	450	665	690	700	750	750	795
H5	PN16/40	140	150	160	180	200	210	220	260	280	320	474	580
	PN64	150	170	180	200	220	240	260	300	320	380	474	580
	PN16/40						225	245	285	305	350	540	612
	PN64						265	285	325	345	410	540	612
C		220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	236	236	236	310	310	310
重量	PN16/40	28	30	39	46	75	81	98	148	188	285
	PN64	32	37	49	61	92	98	119	191	222	320

備注：
1、表中重量為不帶附件標準數據，也可安裝側裝式手輪。
2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。
