A42Y彈簧全啟封閉式高壓安全閥

A42Y彈簧全啟封閉式高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A42Y-160P、A42Y-320P、A42Y-160R、A42Y-320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

產品名稱：	彈簧全啟封閉式高壓安全閥	產品型號：	A42Y
公稱通徑：	DN15～DN50	結構形式：	全啟封閉彈簧式
公稱壓力：	16.0MPa～32.0MPa	連接方式：	法蘭
適用溫度：	-15ºC～+200ºC	驅動方式：	彈簧自動起跳
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、液體、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

A42Y彈簧全啟封閉式高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A42Y-160P、A42Y-320P、A42Y-160R、A42Y-320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

主要零部件

NO.	零件名稱	A42Y-160 A42Y-320 材料	A42Y-160P A42Y-320P 材料	A42Y-160R A42Y-320R 材料
1	法蘭	35/35CrMoA	2Cr13	1Cr18Ni12Mo2Ti
2	閥座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	閥體	40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	調節圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	反沖盤	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	ZG230-450	ZG230-450
9	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
10	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
11	調整螺桿	45	2Cr13	2Cr13
12	閥帽	ZG200-400	ZG200-400	ZG200-400
13	密封面材料	堆焊Co基硬質合金

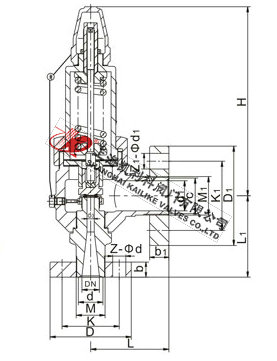

外形結構圖

主要外形尺寸

型號	公稱通徑	do	d	M	K	D	Z-ød	b	d1	M1	K1	D1	Z1-ød1	b1	L	L1	≈H
A42Y-160	15	8	20	M34×2	60	95	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	25	14	28	M33×2	68	105	3-18	20	50	M64×3	115	165	6-26	32	150	150	280
	32	15	37	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	390
	40	20	47	M52×2	115	165	6-26	28	65	M80×3	145	200	6-29	40	180	180	495
	50	25	59	M64×3	115	165	6-26	32	80	M100×3	170	225	6-33	50	165	165	400
A42Y-320	15	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	30	M33×2	75	110	3-18	22	29	M42×2	80	115	4-18	22	95	100	220
	25	14	35	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	280
	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	390
	40	20	58	M64×3	115	165	6-26	32	65	M80×3	145	200	6-29	40	180	180	495
	50	25	70	M80×3	145	200	6-29	40	80	M100×3	170	225	6-33	50	165	165	400
A42Y-400	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	397

聲明：【A42Y彈簧全啟封閉式高壓安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的A42Y彈簧全啟封閉式高壓安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
