HG5-89-2不銹鋼下展式放料閥
HG5-89-2不銹鋼下展式放料閥主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。
|
產品名稱： |
不銹鋼下展式放料閥 |
產品型號： |
HG5-89-2 |
|
公稱通徑： |
DN25～DN200 |
結構形式： |
下展式 |
|
公稱壓力： |
1.6MPa～2.5MPa～4.0MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+425ºC |
驅動方式： |
手動、氣動、電動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
顆粒狀物料、結晶顆粒、其他物料等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
HG5-89-2不銹鋼下展式放料閥主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。
標準規范
1.設計制造標準按GB/T12235-2007
2.結構長度標準按企業標準
3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等
4.試驗與檢驗按GB/T13927-2008
上展式與下展式區分
放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或對接焊與設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式；上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。
看圖分析上展式與下展式
|

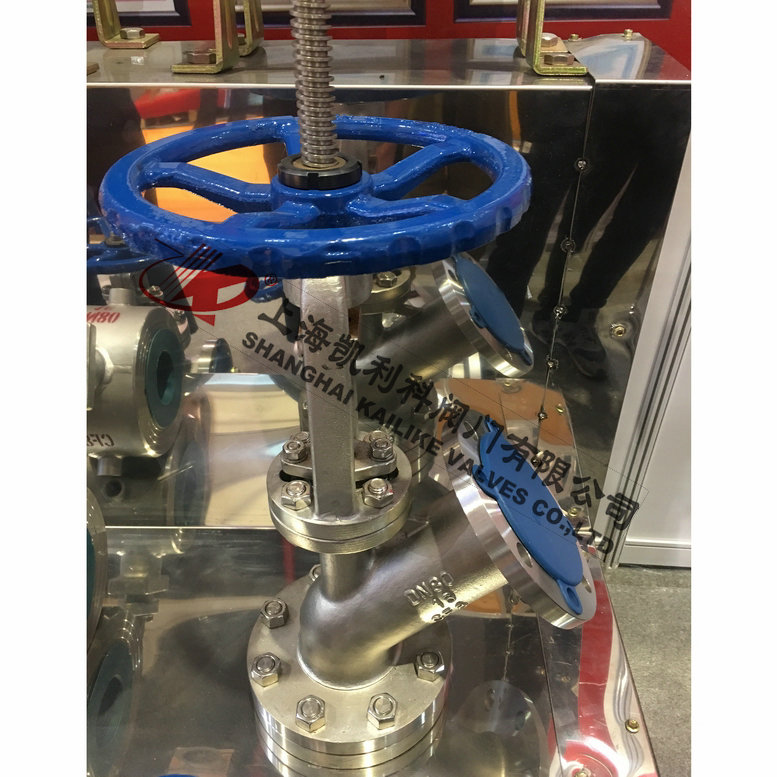

不銹鋼上展式放料閥
|

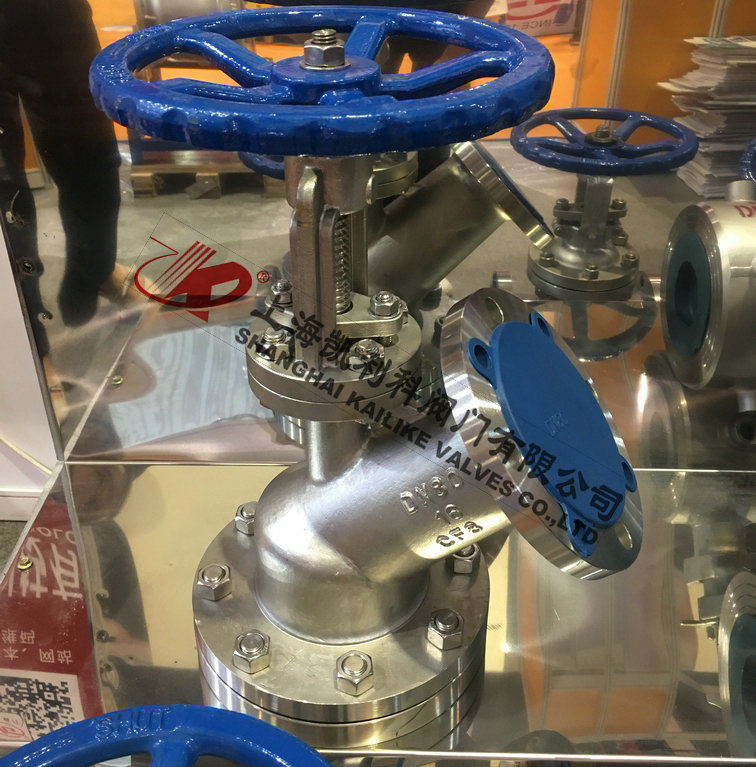

不銹鋼下展式放料閥
|
 |
 |
|
上展式螺桿直接穿過手輪上下運動閥芯頂進容器
|
下展式螺桿隨手輪上下運動閥芯不上容器
|
 |
 |
|
底部細節
|
底部細節
|
主要零件材質
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
外形結構圖
主要外形尺寸（上展式）
|
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
80 |
115 |
85 |
|
|
|
32 |
135 |
100 |
135 |
100 |
|
|
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
|
50 |
165 |
125 |
160 |
125 |
85 |
70 |
|
65 |
180 |
145 |
180 |
145 |
130 |
85 |
|
80 |
195 |
160 |
195 |
160 |
135 |
95 |
|
100 |
215 |
180 |
215 |
180 |
160 |
130 |
|
125 |
245 |
210 |
245 |
210 |
160 |
140 |
|
150 |
280 |
240 |
280 |
240 |
185 |
165 |
|
200 |
335 |
295 |
335 |
295 |
/ |
/ |
主要外形尺寸（下展式）
|
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
160 |
125 |
85 |
65 |
|
50 |
165 |
125 |
180 |
145 |
100 |
70 |
|
65 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
195 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
245 |
210 |
180 |
135 |
|
125 |
245 |
210 |
280 |
245 |
195 |
145 |
|
150 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
405 |
355 |
|
|
聲明：【HG5-89-2不銹鋼下展式放料閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HG5-89-2不銹鋼下展式放料閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
