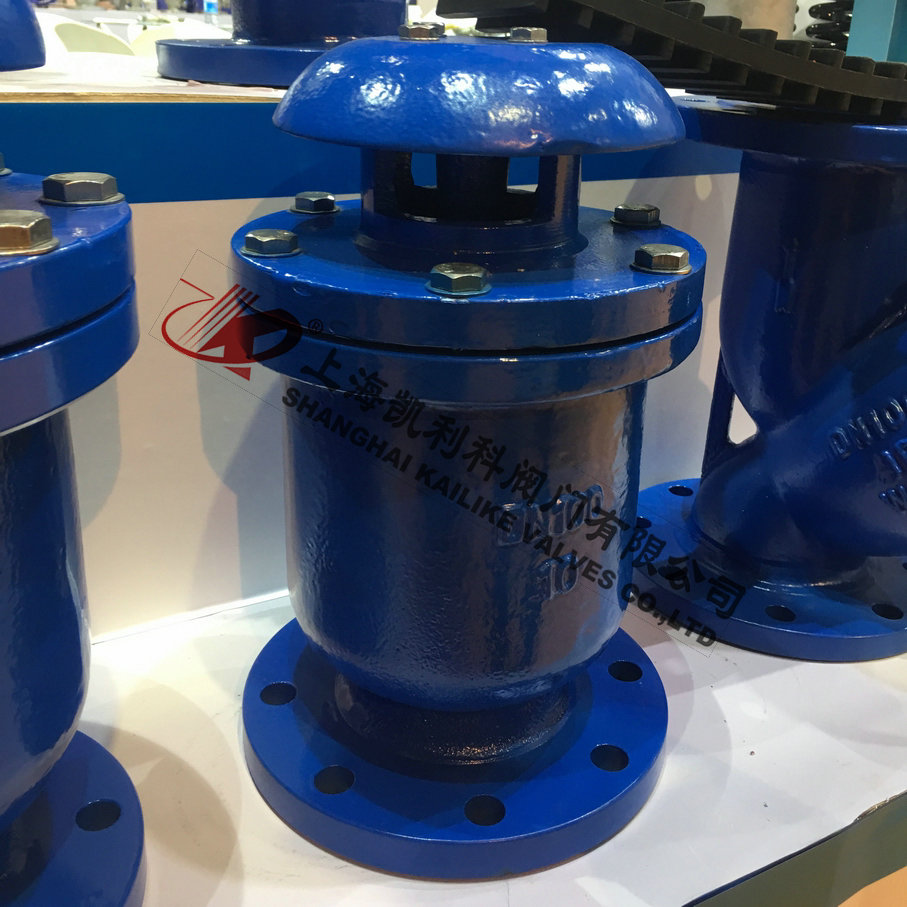

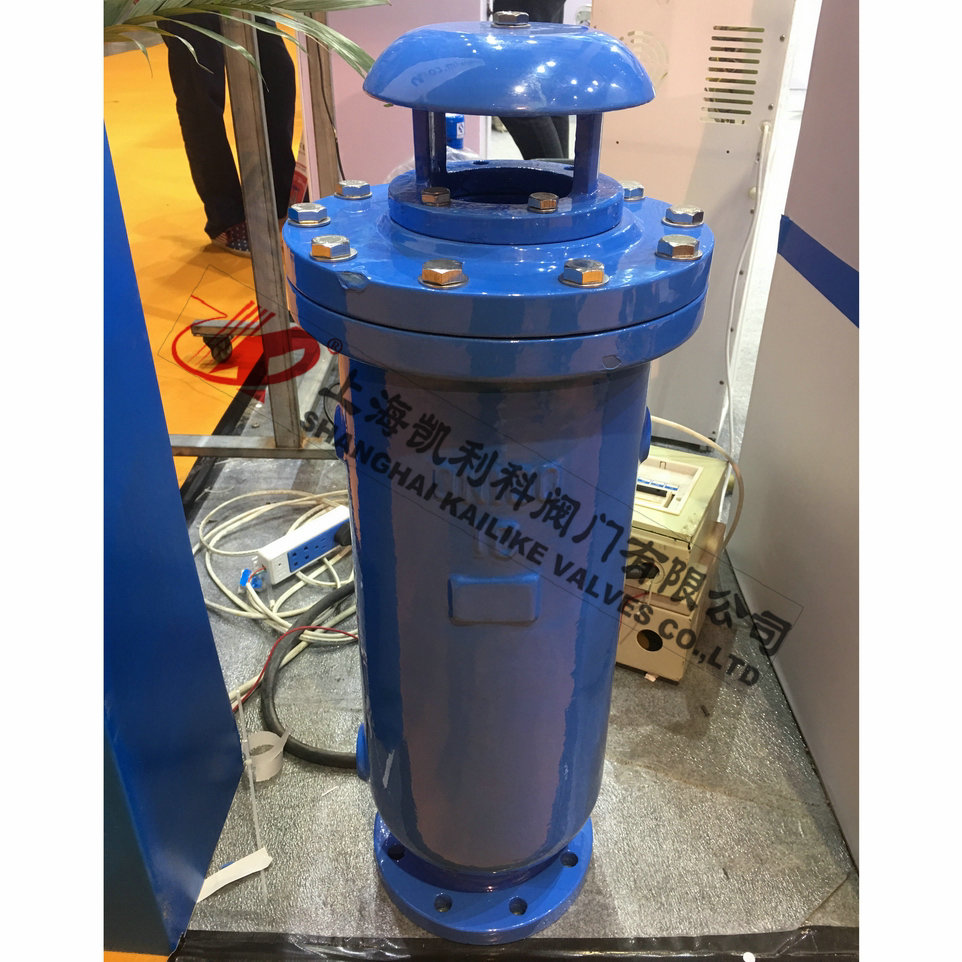

SCAR污水復合式排氣閥
SCAR污水復合式排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
|
產品名稱： |
污水復合式排氣閥 |
產品型號： |
SCAR |
|
公稱通徑： |
DN25～DN400 |
結構形式： |
浮球式 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭式 |
|
適用溫度： |
-29ºC～+80ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
給排水、清水等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
SCAR污水復合式排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排氣閥就迅速把空氣吸入管內，防止管道振動或破裂。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
工作原理
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
每小時排氣量表
|
規格DN |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
立方米/小時 |
2-290 |
85-582 |
22-1350 |
34-2613 |
76-5879 |
135-1331 |
212-18831 |
305-27217 |
415-35309 |
542-49608 |
性能曲線圖
主要零部件
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
HT200鑄鐵、QT450球墨鑄鐵、WCB鑄鋼、SS304不銹鋼 |
|
2 |
閥蓋 |
HT200鑄鐵、QT450球墨鑄鐵、WCB鑄鋼、SS304不銹鋼 |
|
3 |
浮球 |
SUS 304 |
|
4 |
杠桿架 |
鑄銅ZH59、不銹鋼 |
|
5 |
桿 |
鑄銅ZH59、不銹鋼 |
|
6 |
塞頭 |
丁睛橡膠NBR |
外形結構圖
主要外形尺寸
|
公稱通徑 |
D |
D1 |
D2 |
D3 |
H |
Z-Φd |
|
50 |
160 |
125 |
102 |
205 |
495 |
4-18 |
|
80 |
195 |
160 |
135 |
270 |
600 |
4-18 |
|
100 |
215 |
180 |
158 |
285 |
760 |
8-18 |
|
150 |
280 |
240 |
212 |
340 |
860 |
8-22 |
|
200 |
335 |
295 |
268 |
400 |
1010 |
8-22 |
|
250 |
390 |
350 |
319 |
465 |
1210 |
12-22 |
安裝位置的選擇
SCAR污水復合式排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限于局部最高點，排氣閥安裝位置有多種，只有對整個管道綜合考慮，才能使排氣效果達到最佳。常見的安裝地點有以下幾個位置：局部最高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。
安裝總圖
安裝說明
1、于安裝前，請先檢查并清除主體內的雜物。
2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容3、納技術人員調整及維護工作。
4、若污水復合式排氣閥安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
5、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。
聲明：【SCAR污水復合式排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的SCAR污水復合式排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
