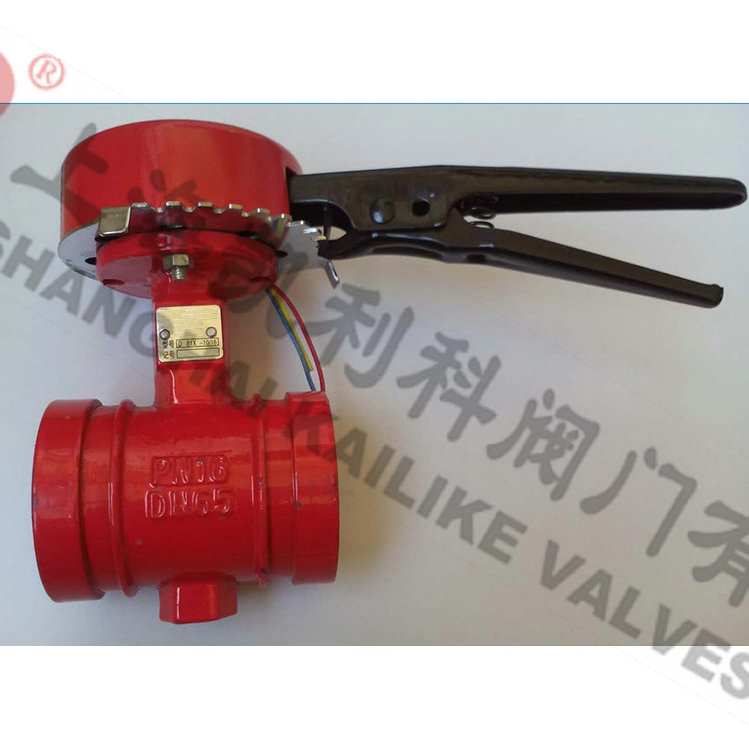

產品名稱：	溝槽式信號蝶閥	產品型號：	XD381X
公稱通徑：	DN50～DN300	閥座密封：	丁青橡膠、聚四氟乙烯
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	溝槽、對夾、法蘭
適用溫度：	-20ºC～+80ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	上海凱利科閥門有限公司

產品說明

XD381X溝槽式信號蝶閥適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能。

產品特點

XD381X溝槽式信號蝶閥引進國外先進技術而自行開發的中線型蝶閥，當閥門被誤關閉25%（全開度的1/4）時，電信號裝置便輸出被誤關閉的信號到消防控制中心。XD381X溝槽式信號蝶閥是消防自動噴水滅火系統的最佳配套產品。XD381X溝槽式信號蝶閥的電信號裝置設計于蝸桿、蝸輪驅動裝置的頂部，并與閥桿直聯傳動，在精密全封閉的機電裝置內，沒有閥門開啟度機械指示器和進口電氣元件及防銹機件。輸出信號長期穩定可靠。是消防工程中ZS系列自動噴水來滅火系統的控制閥，是一種蝸輪傳動對夾帶有啟閉信號裝置的蝶閥，具有顯示滅水裝置水源啟閉功能，該閥具有密封性能好、開閉靈活、啟閉顯示位置準確、可靠、防潮等特點。

產品優點

1、小型輕便，容易拆裝及維修，并可以任意位置安裝。
2、結構簡單、緊湊、90°旋轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、達到完全密封，氣體試驗泄漏為零。
5、選擇不同零部件材質，可適用多種介質。
6、流量特性趨于直線，調節性能好。
7、啟閉試驗次數多達萬次，使用壽命長。

性能參數

型號		XD381X-10	XD381X-16
工作壓力（MPa）		1.0	1.6
適用溫度（℃）		≤80℃
適用介質		水等
材料	閥體	鑄鐵、球墨鑄鐵
	蝶板	球墨鑄鐵（表面尼龍覆層）
	閥桿	鉻不銹鋼
	閥座	丁晴橡膠、球鐵
	填料	O形橡膠圈

外形結構圖

主要外形和連接尺寸

規格		尺寸 (mm)
mm	inch	A	B	C	D	E	F
50	2	81	60	8	16	85	57
65	2.5	97	73	8	16	106	65
80	3	97	89	8	16	113	75
100	4	116	114	10	16	135	90
125	5	148	141	10	16	148	110
150	6	148	168	10	16	181	124
200	8	134	219	11	19	204	155
250	10	159	273	13	19	230	190
300	12	166	324	13	19	270	230



聲明：【XD381X溝槽式信號蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的XD381X溝槽式信號蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
