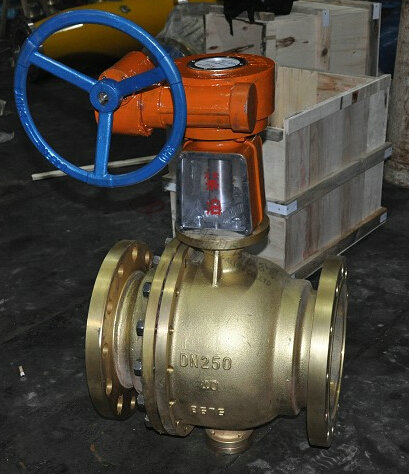

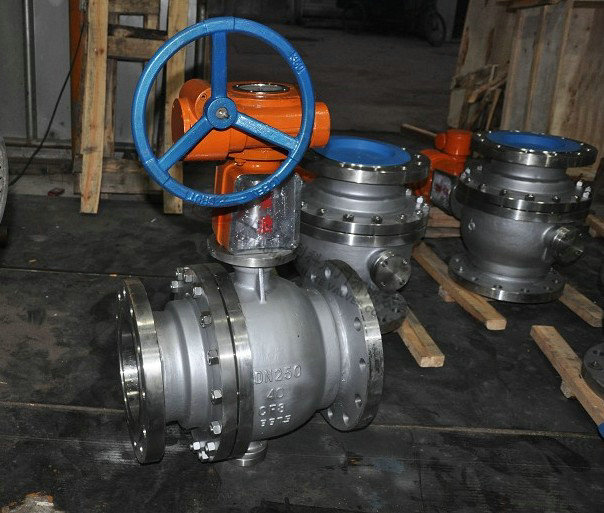

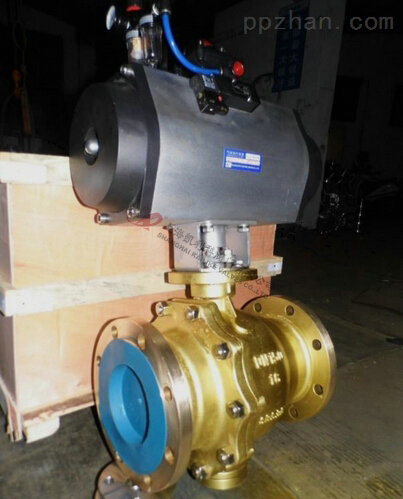

QY347F氧氣球閥
QY347F氧氣球閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有的防爆阻燃性能，消除了氧氣管路上的不安全因素，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中。除了具有普通銅閥門的功能外，又有其自身的特點。在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理。
|
產品名稱： |
氧氣球閥 |
產品型號： |
QY347F |
|
公稱通徑： |
DN50～DN800 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～4.0Mpa |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+150ºC |
驅動方式： |
手動、蝸輪、電動、氣動 |
|
閥體材質： |
黃銅、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、氧氣、氣體、腐蝕性液體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
QY347F氧氣球閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有的防爆阻燃性能，消除了氧氣管路上的不安全因素，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中。除了具有普通銅閥門的功能外，又有其自身的特點。在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理。
產品特點
氧氣球閥屬于氧氣管道專用閥門，除了具有普通閥門用特點外，又鑒于它采用了質地優良的銅材質制造，又具有耐腐蝕、阻燃性能好、導電性好、傳熱性快等優點，結構上的不斷更新和精細工藝的保證，使得該系列產品已成為氧氣管控工程系統中理想的設備。
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有的防燃阻火性能
2、安全可靠：氧氣專用銅球閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠
3、氧氣專用銅球閥法蘭端均設有導電螺孔，以防止靜電。
產品應用
① 化工、石油化工生產中的弱腐蝕性物料，如：水、氨、氧、油品、烴類等。
② 化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等。
③ 制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
④ 輕工食品、制藥生產中衛生要求的物料，如：啤酒、飲料、乳制品、糧漿等。
主要性能規范
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
|
水壓強度試驗壓力Mpa |
2.4 |
3.75 |
6.0 |
|
水壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
氣壓強度試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
氣壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
工作壓力Mpa |
1.6 |
2.5 |
4.0 |
|
工作溫度 |
-20~150℃ |
|
適用介質 |
氧氣,氮氣,空氣等 |
主要零件材料
|
零件名稱 |
殼體 |
球體 |
閥桿 |
手柄 |
墊片,填料密封圈 |
|
材料 |
16-4硅黃銅 |
不銹鋼或銅合金 |
不銹鋼 |
碳鋼 |
聚四氟乙烯 |
外形結構圖
主要外形連接尺寸
|
公稱壓力 |
公稱直徑DN(mm) |
D |
D1 |
D2 |
K |
L |
F |
F1 |
C |
Z-d |
H |
H1 |
W |
|
1.6 |
125 |
245 |
185 |
/ |
210 |
381 |
3 |
/ |
20 |
8-φ18 |
252 |
195 |
115 |
|
150 |
280 |
210 |
/ |
240 |
403 |
3 |
/ |
24 |
8-φ23 |
272 |
215 |
115 |
|
200 |
335 |
295 |
/ |
295 |
502 |
3 |
/ |
26 |
12-φ23 |
342 |
295 |
115 |
|
250 |
405 |
320 |
/ |
355 |
568 |
3 |
/ |
30 |
12-φ25 |
495 |
335 |
115 |
|
300 |
460 |
375 |
/ |
410 |
648 |
4 |
/ |
30 |
12-φ25 |
580 |
385 |
171 |
|
350 |
520 |
435 |
/ |
470 |
762 |
4 |
/ |
34 |
16-φ25 |
625 |
430 |
171 |
|
400 |
580 |
485 |
/ |
525 |
838 |
4 |
/ |
36 |
16-φ30 |
720 |
470 |
171 |
|
450 |
640 |
545 |
/ |
585 |
914 |
4 |
/ |
40 |
20-φ30 |
800 |
560 |
171 |
|
2.5 |
125 |
270 |
188 |
/ |
220 |
381 |
3 |
/ |
28 |
8-φ25 |
252 |
195 |
115 |
|
150 |
300 |
218 |
/ |
250 |
403 |
3 |
/ |
30 |
8-φ25 |
272 |
215 |
115 |
|
200 |
360 |
278 |
/ |
310 |
502 |
3 |
/ |
34 |
12-φ25 |
342 |
295 |
115 |
|
250 |
425 |
332 |
/ |
370 |
568 |
3 |
/ |
36 |
12-φ30 |
495 |
335 |
115 |
|
300 |
485 |
390 |
/ |
430 |
648 |
4 |
/ |
40 |
16-φ30 |
580 |
385 |
171 |
|
350 |
550 |
448 |
/ |
490 |
762 |
4 |
/ |
44 |
16-φ34 |
625 |
430 |
171 |
|
400 |
610 |
505 |
/ |
550 |
838 |
4 |
/ |
48 |
16-φ34 |
720 |
470 |
171 |
|
450 |
660 |
555 |
/ |
600 |
914 |
4 |
/ |
50 |
20-φ34 |
800 |
560 |
171 |
|
4.0 |
125 |
270 |
188 |
176 |
220 |
381 |
3 |
4.5 |
28 |
8-φ25 |
252 |
195 |
115 |
|
150 |
300 |
218 |
204 |
250 |
403 |
3 |
4.5 |
30 |
8-φ25 |
272 |
215 |
115 |
|
200 |
375 |
282 |
260 |
320 |
502 |
3 |
4.5 |
38 |
12-φ30 |
398 |
295 |
115 |
|
250 |
445 |
345 |
313 |
385 |
568 |
3 |
4.5 |
42 |
12-φ34 |
495 |
335 |
115 |
|
300 |
510 |
408 |
364 |
450 |
648 |
4 |
4.5 |
46 |
16-φ34 |
580 |
385 |
171 |
|
350 |
570 |
465 |
422 |
510 |
762 |
4 |
5 |
52 |
16-φ34 |
625 |
430 |
171 |
|
400 |
655 |
535 |
474 |
585 |
838 |
4 |
5 |
58 |
16-φ41 |
720 |
470 |
171 |
|
450 |
680 |
560 |
524 |
610 |
914 |
4 |
5 |
60 |
20-φ41 |
820 |
560 |
171 |
聲明：【QY347F氧氣球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QY347F氧氣球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
