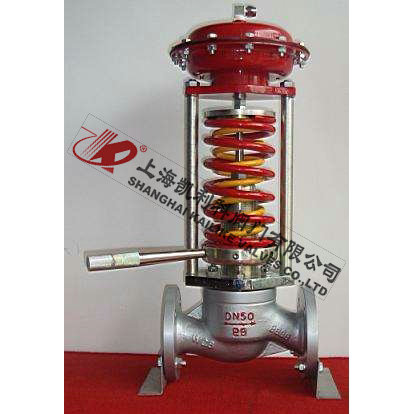

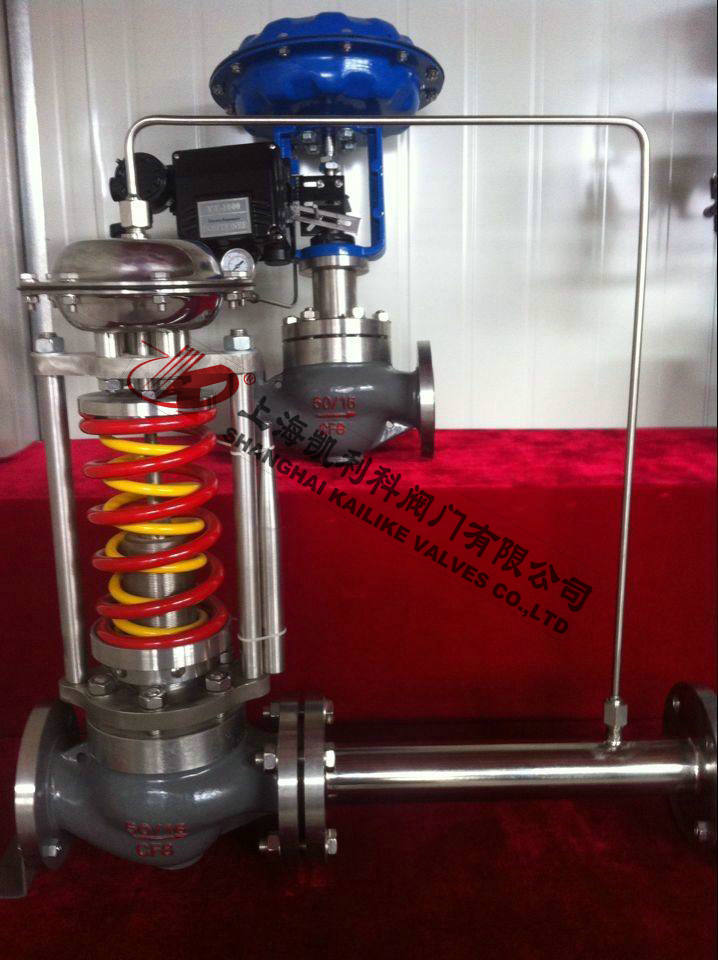

ZZYP自力式減壓閥
ZZYP自力式減壓閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式減壓閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。
|
產品名稱： |
自力式減壓閥 |
產品型號： |
ZZYP |
|
公稱通徑： |
DN20～DN150 |
結構形式： |
自力式（單座、雙座、套筒） |
|
公稱壓力： |
1.6MPa～6.4MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+180ºC |
驅動方式： |
氣動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
ZZYP自力式減壓閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。
自力式減壓閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。

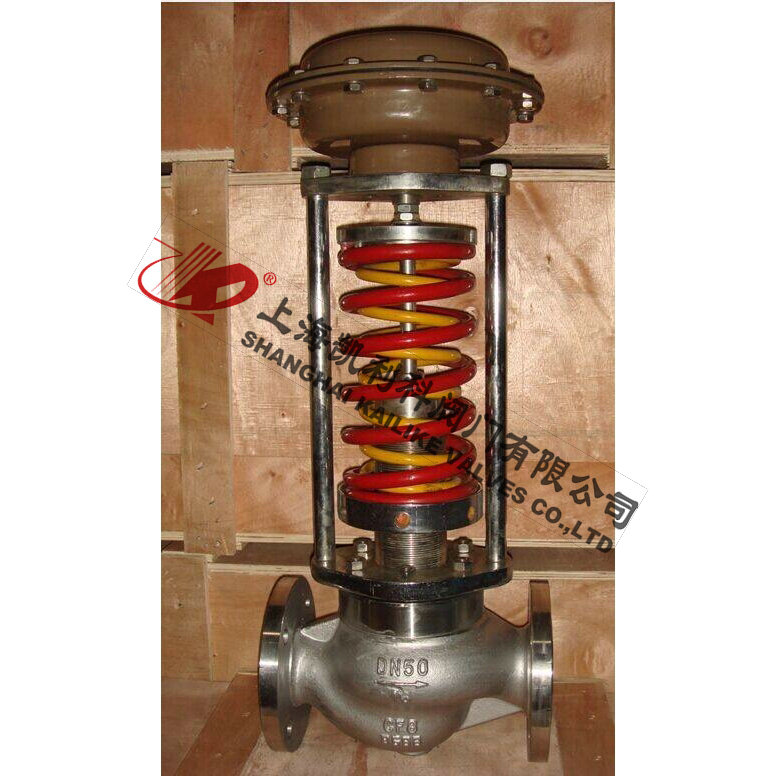

產品結構
ZZYP自力式減壓閥系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。
產品特點
（1）自力式減壓閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節精度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控制精確。
技術參數
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
噪音衡量系數Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
允許壓差
(Mpa) |
PN16 |
1.6 |
1.5 |
1.2 |
1,0 |
|
PN40 |
2.0 |
|
閥蓋形式 |
標準型-17～+300℃、高溫型+300℃～+450℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
閥芯形式 |
單座、套筒型閥芯 |
|
流量特性 |
線性 |
執行器參數
|
有效面積(cm ) |
32※ |
80 |
250 |
630 |
|
壓力設定范圍(MPa) |
0.8～1.6 |
0.1～0.6 |
0.015～0.15 |
0.005～0.035 |
|
0.3～1.2 |
0.05～0.3 |
0.01～0.07 |
保證壓力閥正常工作的
最小壓差△Pmin(MPa) |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
|
允許上下膜室之間最大壓差(MPa) |
2.0 |
1.25 |
0.4 |
0.15 |
|
材料 |
膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 |
|
控制管線、接頭 |
銅管或鋼管10×1； 卡套式接頭：R1/4" |
注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。
性能指標
|
設定值偏差 |
±8% |
允許泄露量
(在規定實驗條件下) |
硬密封 |
4×0.01%閥額定容量 |
|
軟密封 |
DN15～50 |
DN65～125 |
DN150～250 |
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
工作溫度
|
公稱通徑 |
15～125mm |
150～250mm |
|
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷卻罐≤200℃ |
冷卻罐和加長件≤200℃ |
|
冷卻罐和散熱片≤350℃ ※ |
冷卻罐和加長件≤300℃ ※ |
|
軟密封 |
≤150℃ |
注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。
零件材料
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
主要
零件 |
閥體 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304） |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
膜片 |
丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 |
|
膜蓋 |
A3、A4鋼涂四氟乙烯 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
彈簧 |
60Si2Mn |
|
導向套 |
HPb59-1 |
外形結構圖
主要外形尺寸
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
法蘭接管尺寸(B) |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
|
法蘭端間距(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
壓力調節范圍(KPa) |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|
A |
280 |
308 |
|
200-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
|
A |
230 |
|
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
|
A |
176 |
194 |
280 |
|
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|
A |
176 |
194 |
280 |
|
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|
A |
85 |
96 |
|
1000-2500 |
H |
445 |
570 |
600 |
820 |
980 |
950 |
1000 |
1100 |
1200 |
|
A |
85 |
96 |
|
大約重量(Kg) |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
|
導壓管接口螺紋 |
M16X1.5 |
聲明：【ZZYP自力式減壓閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZZYP自力式減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
