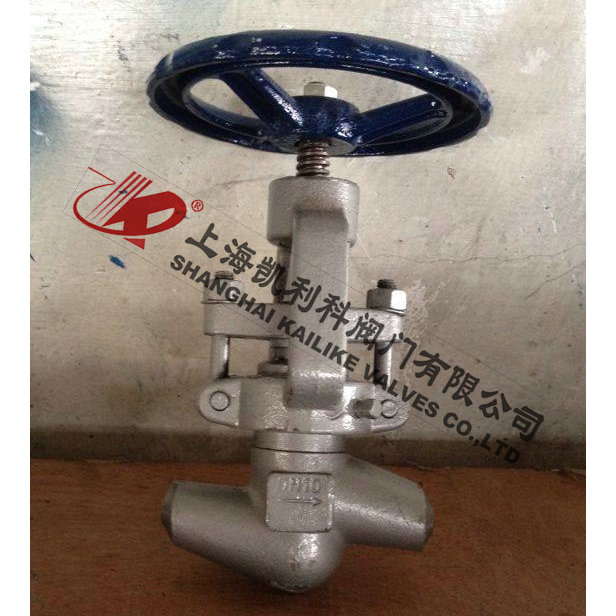

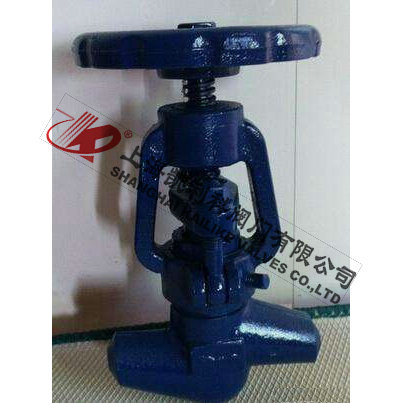

產品名稱：	電站截止閥	產品型號：	J61Y
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1.6MPa～32.0MPa	連接方式：	焊接、法蘭

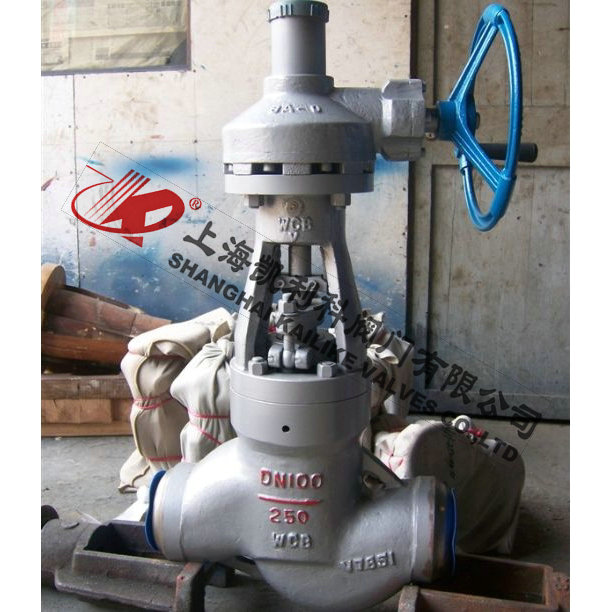

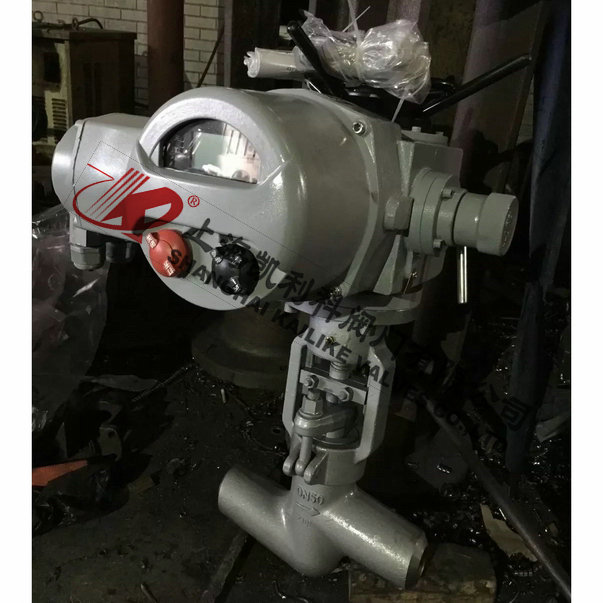

適用溫度：	-29ºC～+570ºC	驅動方式：	手輪、傘齒輪、電動
閥體材質：	WCB、碳鋼、鉻鉬釩鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

J61Y-P54電站截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃（其中P57/170V工作溫度為570℃）的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質,，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

主要特點及用途

1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

制造驗收技術標準

1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

主要性能和使用規范

產品型號	公稱壓力(MPa)	試驗壓力(MPa)		工作壓力(MPa)			公作溫度℃	適用介質
		殼體強度	密封	P54	P55	P57
J61H(Y)-100	10	15	11	/	/	/	≤425	水、蒸汽、油品
J61H(Y)-200	20	30	22	/	/	/
J61H(Y)-250	25	38	28	/	/	/
J61H(Y)-320	32	48	36	/	/	/
J61Y-P54/100V	20	30	22	10	/	/	≤540	蒸汽
J61Y-P54/140V	25	38	28	14	/	/
J61Y-P54/170V	/	48	36	17	/	/
J61Y-P55/100V	/	38	28	/	10	/	≤550
J61Y-P55/140V	/	48	36	/	14	/
J61Y-P55/170V	/	53	39	/	17	/
J61Y-P57/100V	/	48	36	/	/	10	≤570
J61Y-P57/140V	/	55	40	/	/	14
J61Y-P57/170V	/	60	44	/	/	17

標準與規范

設計與制造	結構長度	壓力 – 溫度等級	試驗標準
E101 JB/T3595 DL/T531	E101 JB2766 GB/T15188.1	E101 JB/T3595	E101 JB/T9092

主要零件材料

零件材料	材料牌號
閥　 　體	WCB　　　A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥　　 蓋	WCB　　 A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥　　 瓣	WCB　　 A105	WC6　 25Cr2MoV	WC9 25Cr2MoV
閥 　　桿	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
閥　　 座	25 + STL	304	304
密封環 （ 墊 片 ）	增強柔性石墨 / 軟鋼
填　　 料	增強柔性石墨
閥 桿 螺 母	ZCuAl10Fe3 / D2

外形結構圖

主要外形尺寸

公稱通徑	主要外形尺寸和I連接尺寸
	L	D1	D2	D3	α970	H	Do
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10	120	12	25	／	37.5°	185	140
15	150	17	36	／	37.5°	247	200
20	170	22	42	／	37.5°	248	200
25	170	26	42	／	37.5°	248	240
32	180	31	44	／	37.5°	248.5	280
40	230	38	60	／	37.5°	440	280
50	350	50	82	／	32°	450	320
65	330	69	100	110	32°	669	400
80	470	84	108	130	32°	669	450
100	560	107	144	165	32°	755	500
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
10	120	12	28	／	37.5°	189	140
15	150	17	40	／	37.5°	250	200
20	170	22	46	／	37.5°	252	200
25	170	26	46	／	37.5°	254	240
32	180	31	49	／	37.5°	254	280
40	230	38	60	／	37.5°	440	280
50	350	50	90	／	32°	455	320
65	330	69	104	110	32°	630	400
80	470	84	110	140	32°	672	450
100	560	107	148	170	32°	761	500

 性能規范

型號	公稱壓力	試驗壓力（MPa）		工作壓力（MPa）	工作溫度（℃）	適用介質
		強度試驗	密封試驗/上密封試驗
Z961(960、962) Y-250	25	37.5	27.5	-	≤425	水、蒸汽
Z961(960、962) Y-320	32	48.0	36.0	-	≤425
Z961(960、962) Y-P54 100	-	30.0	22.0	P5410	≤540	蒸汽
Z961(960、962) Y-P54 170	-	48.0	36.0	P5417	≤540

主要零件材料

零件名稱	材料牌號
閥體	WCB	WC6	WC9
閥板	WCB	WC6	WC9
閥蓋	25	12Cr1MoVA
閥桿	2Cr13	20Cr1MoVA
閥座	25	12Cr1MoVA
密封環	S軟鋼（增強柔性石墨）	S軟鋼（增強柔性石墨）	S軟鋼（增強柔性石墨）
填料	增強柔性石墨
支架	WCB	WCB或WC6
閥桿螺母	ZQAL9-4
四開環	1Cr13	20Cr1MoVA
閥桿螺母	ZQAL9-4
工作溫度	V型≤540℃≤570℃；其余型≤540℃≤570℃
閥體材料	V型銘鉬釩鋼ZG20CrMoV或ZG15CrMoV
適用介質	水、蒸汽

外形結構圖

主要外形尺寸

公稱通徑	J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
	主要外形尺寸和I連接尺寸
	L	D1	D2	D3	α	H
15	150	17	36	/	37.5°	518
20	170	22	42	/	37.5°	518
25	170	26	42	/	37.5°	518
32	180	31	44	/	37.5°	560
40	230	38	60	/	37.5°	545
50	350	50	82	/	32°	748
65	330	69	100	110	32°	829
80	470	84	108	130	32°	898
100	560	107	144	165	32°	913
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V
15	150	17	40	/	37.5°	518
20	170	22	46	/	37.5°	518
25	170	26	46	/	37.5°	518
32	180	31	49	/	37.5°	560
40	230	38	60	/	37.5°	545
50	350	50	90	/	32°	748
65	330	69	104	115	32°	829
80	470	84	110	140	32°	898
100	560	107	148	170	32°	913



聲明：【J61Y-P54電站截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J61Y-P54電站截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
